نکات نصب و راه اندازی هیتر EC250

1. این ویدیو فقط برای اطلاع‌ رسانی و ارائه اطلاعات به‌ روز به کارشناسان مورد تأیید کارخانه تهیه شده.
2. حضور کارشناس فنی مجاز کولاک گستر یزد در زمان راه‌اندازی و نصب دستگاه کاملاً ضروری هست.
3. با ما همراه باشید تا فقط در چند دقیقه با نصب و راه‌اندازی هیترهای اکو 250 آشنا بشین.
4. اولین قدم برای نصب و راه‌اندازی هر دستگاهی، آشنایی با اصول، مقدمات کلی و نکات ایمنی اون محصوله که در ویدیوی نکات مهم قبل از نصب و راه‌اندازی EC250 به‌ طور کامل توضیح دادیم. پس ابتدا اون ویدیو رو با دقت ببینید.

حالا بریم سراغ مراحل نصب اکو 250:

1. نصب پایه‌ها
2. قرار دادن هیتر در محل نصب
3. اتصال دودکش
4. اتصال خروجی‌های هوا
5. نصب مشعل
6. اتصالات الکتریکی
7. اتصال تجهیزات جانبی

بعد از انجام این مراحل نحوه راه‌اندازی و تنظیمات رو آموزش می‌دیم.

مراحل ابتدایی نصب هیتر

1. مسلمه که قبل از هر کاری باید هیتر رو وارد سالن کنید. برای این کار نیازی به جرثقیل نیست و با استفاده از دستگیره‌های حمل آسان، چهار نفر به‌ راحتی می‌تونن هیتر رو جابه‌جا کنن.
2. هیتر حتماً باید روی چهار تا پایه‌ی اختصاصی که همراه محصول ارسال شده نصب بشه.
3. برای شروع، با استفاده از چهار بلوک، هیتر را از سطح زمین بلند کنید.
4. پایه‌ها رو همون ‌طور که می‌بینید به بدنه وصل کنید. بعد از اتصال هر پایه، پیچ‌ها رو آچارکشی و کاملاً محکم کنید.
5. این کار رو می‌تونید با بوکس یا آچار دستی انجام بدید.
6. پس از نصب و محکم ‌کردن پایه‌ها، بلوک‌ها را به ‌آرامی از زیر دستگاه خارج کنید تا هیتر به‌طور کامل روی پایه‌ها قرار بگیره.
7. حالا هیتر آماده‌ست که به محل اصلی نصب منتقل بشه.
8. انتخاب این نقطه در گرمایش سالن خیلی تأثیر داره و همون‌طور که می‌دونید ما برای این مرحله مشاوره و طراحی رایگان ارائه می‌دیم.
9. برای نصب هیتر باید یک سکوی بتنی محکم و ثابت با سطح کاملاً تراز و صاف آماده کنید.
10. از اونجایی که هیتر اکو فقط به اندازه‌ی یک دایره با قطر یک متر فضا می‌گیره، اندازه‌ی سکو هم کوچیک و متناسب با ابعاد هیتره و حداکثر 1.5 در 1.5 متره.
    11. موقع ساخت سکو دقت کنید فاصله‌ی هیتر تا دیوار حداقل یک متر باشه.
    12. همچنین مطمئن بشید در محل نصب امکان اتصال سیم ارت وجود داره.
    13. توجه کنید که نزدیک هیتر و مخصوصاً نزدیک خروجی‌های هوا، هیچ‌ گونه مواد قابل اشتعال قرار نداشته باشه.

اتصال دودکش هیتر

1. دقت کنید شیب لوله‌های افقی باید مثبت و رو به بالا باشه و ارتفاع قسمت عمودی حداقل ۳ برابر طول قسمت افقی باشه.
2. قطر لوله‌ی دودکش باید بزرگ‌تر یا مساوی قطر اگزوز هیتر باشه. پس به هیچ وجه قطر دودکش رو کم نکنید، چون دودکش دستگاه باید بدون تغییر قطر و دقیقاً با همون قطر 25 سانتی‌متر خروجی اگزوز نصب بشه.
3. حتماً در محل خروج دودکش از گلخانه و روی سطح پلاستیک، طوقی دودکش رو نصب کنید تا از تماس مستقیم دودکش با پلاستیک و در نتیجه سوختگی اون جلوگیری بشه. وسط دو طوقه از پشم شیشه استفاده کنید.
4. دودکش باید حتماً با نگه ‌دارنده‌ی مناسب محکم بشه؛ وگرنه ممکنه دستگاه موقع کار لرزش داشته باشه و اتصال دودکش باز بشه.
5. تا جایی که امکان داره، در مسیر دودکش پیچ ‌و خم و زانویی زیاد قرار ندید.
6. مهم‌ترین نکته اینه که خروجی دودکش حتماً باید کلاهک H داشته باشه.
7. دقت کنید استفاده نکردن از کلاهک H دستگاه رو از گارانتی خارج می‌کنه.
8. کلاهک H رو فقط به ‌صورت عمودی نصب کنید.
9. هیچ ‌وقت کلاهک رو روی لوله‌های افقی نذارید، چون همون‌ طور که می‌بینید این حالت باعث تجمع دود و آلاینده‌ها و برگشت دود به داخل سیستم دودکش می‌شه.
10. کلاهک H رو حداقل یک متر بالاتر از سقف گلخانه نصب و جای‌گذاری کنید. کلاهکی که تهیه می‌کنید باید قطر لوله‌ی اصلی و باله‌ها استاندارد و درست باشه.
11. بعد از اطمینان از نصب صحیح دودکش، می‌ریم سراغ سه تا خروجی هوای هیتر.
12. خروجی‌ها رو دقیقاً مثل ویدیو نصب کنید و اتصالات رو محکم ببندید.

نصب مشعل دستگاه

1. اول لوله‌ی مشعل رو با دقت در قسمت ورودی دیگ قرار بدید. بعد، همون‌ طور که می‌بینید، باید ابتدا واشر فلنج و بعد فلنج فولادی رو با پیچ‌های ارسالی سر جای خودشون محکم کنید.
2. محکم بودن اتصالات مشعل هم از نظر کارکرد و هم از نظر ایمنی اهمیت زیادی داره.
3. این قسمت، دریچه‌ی ورود هوای مشعله. همون ‌طور که مشخصه، هوا از این بخش مکش می‌شه و وارد مشعل میشه.
4. اگر هوای داخل گلخانه به هر دلیلی برای احتراق مناسب نباشه، می‌تونید با استفاده از لوله، هوا رو از بیرون تأمین کنید.
5. یک سر لوله‌ی تأمین هوای مشعل رو به این ورودی دایره‌ای وصل کنید و سر دیگه‌ی لوله از سالن خارج می‌شه.
6. با این کار، هوای ورودی به مشعل مستقیماً از بیرون تأمین می‌شه و مشعل در شرایط ایده‌آل کار می‌کنه.
7. دقت کنید لوله‌ی ورودی هوا نزدیک کلاهک دودکش نباشه.
8. بعد از تأمین هوا، باید مسیر سوخت ‌رسانی مشعل وصل بشه.

نکات نصب مشعل گازسوز

برای نصب مشعل‌های گازسوز باید به این نکات دقت کنید.
در مسیر لوله ‌کشی گاز از خط اصلی شرکت ملی گاز تا ورودی دستگاه، باید تجهیزاتی مثل شیر گاز دستی، فیلتر، فشارشکن، گیج میلی بار به همراه پایه فشار وجود داشته باشه.

1. قبل از ورودی مشعل، صافی گاز و بالانسر نصب کنید.
2. برای عملکرد بهتر و کنترل فشار لحظه‌ای گاز، حتماً از گیج فشار میلی‌ بار و پایه‌ی فشار بعد از بالانسر استفاده کنید.
3. شلنگ استاندارد پرس ‌شده همراه با مغزی رابط تهیه کنید.
4. وجود شیر گاز دستی، صافی گاز، فشارشکن، گیج میلی‌بار به همراه پایه فشار توی مسیر گاز باعث عملکرد مطمئن مشعل و افزایش ایمنی میشه.
5. قطر لوله‌ی گاز ورودی تا پای دستگاه باید متناسب با مصرف گاز دستگاه باشه.
6. حداکثر طول شلنگ بین 1 تا 1.2 متر باشه.
7. توجه داشته باشید تهیه این تجهیزات و اجرای اصولی و ایمن لوله‌ کشی به عهده‌ی خریداره.

نکات نصب مشعل گازوئیلی

برای نصب مشعل‌های گازوئیلی دقت کنید:

1. لوله ‌کشی مسیر حرکت گازوئیل باید مطابق تصویر انجام بشه.
2. حتماً از فیلتر تصفیه‌ی گازوئیل استفاده کنید.
3. اتصالات سوخت ‌رسانی باید حتماً استاندارد و محکم باشن.
4. سطح مخزن گازوئیل باید همیشه بالاتر از سطح پمپ دستگاه باشه؛ در غیر این صورت ممکنه پمپ گازوئیل و الکتروموتور مشعل آسیب ببینن.
5. به هیچ وجه در مسیر گازوئیل از پمپ تحت فشار استفاده نکنید.

مراحل نصب مشعل گازسوز

اگر از مشعل‌های گازسوز استفاده می‌کنید، مراحل نصب به این صورته:

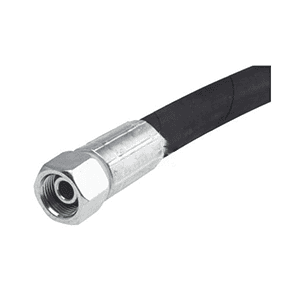

1. برای نصب گاز مشعل باید از شلنگ‌های یک اینچ استفاده کنید. بهترین شلنگ‌ها، شلنگ‌های پرسی هستن که می‌تونن به ‌صورت مهره ثابت یا هرزگرد باشن و کمترین خطر نشتی و خرابی رو دارن.
2. قبل از اینکه مشعل رو استفاده کنین، اول فشار گاز ورودی رو با گیج میلی ‌بار اندازه بگیرین.
3. فشار گاز مشعل همون ‌طور که روی پلاک دستگاه نوشته شده باید بین 18 تا 25 میلی‌بار باشه.
4. فشار گاز پشت بالانسر معمولا بین 40 تا 50 میلی‌بار هست
5. این فشار رو با بالانسر روی حدود 25 میلی‌بار تنظیم کنین تا مشعل بدون مشکل کار کنه.
6. اگر فشار گاز پشت بالانسر کمتر از 40 یا 50 میلی بار باشه نشون میده گاز دچار نوسانات و یا قطعی شده
7. به خاطر تغییرات فشار گاز در طول شبانه ‌روز، وجود این تجهیزات جلوی احتراق ناقص و خطراتی مثل انفجار رو می‌گیره.
8. یادتون نره همه‌ی این کارها باید زمانی انجام بشه که مشعل خاموشه.
9. ضمن اینکه استفاده از یه گیج فشار قبل از ورودی مشعل کمک می‌کنه شرایط رو دقیق‌تر کنترل کنین.
10. حجم ورودی گاز به مشعل با شیر برقی کنترل می‌شه.
11. برای تنظیم شیر برقی، پیچ آلنی که در تصویر مشخص شده با آلن 6 قابل تنظیمه.
12. جهت افزایش یا کاهش فشار با فلش مثبت و منفی مشخص شده؛ به این صورت با چرخش آچار آلن فشار کم و زیاد می‌شه.
13. دقت کنید این پیچ فقط سه‌ چهارم دور می‌چرخه.
14. باید خیلی کم و میلی‌ متری تنظیم بشه؛ به هیچ وجه فشار اضافی به شیر برقی وارد نکنید چون باعث هرزگردی و آسیب به شیر می‌شه.

اتصالات الکتریکی دستگاه

حالا می‌رسیم به اتصالات الکتریکی دستگاه.

• کنترل فاز: کنترل فاز وجود فازها و ترتیب صحیحشون رو بررسی می‌کنه و در صورت قطع شدن یا جابه‌جایی یکی از فازها، مانع روشن شدن دستگاه می‌شه.
• کلید حرارتی: برای کنترل آمپر مصرفی موتور اصلی استفاده می‌شه.
• کنتاکتور: وظیفه‌ی کنتاکتور، قطع و وصل اتومات سه‌فاز برای روشن و خاموش کردن فن اصلیه.
• فیوز مینیاتوری: فیوز مینیاتوری برای کنترل جریان و جلوگیری از اتصال کوتاهه.
• رله شیشه‌ای: رله شیشه‌ای وسیله‌ایه که با استفاده از خاصیت الکترومغناطیس، تعدادی کنتاکت رو به هم وصل یا از هم جدا می‌کنه.

سایر اتصالات دستگاه

به‌جز قطعات گفته‌ شده، تعدادی ترمینال هم در تابلو برق می‌بینید.

1. از سمت راست که دقت کنید، روی یک‌سری ترمینال‌ها سیم‌های ورودی وصل شده. این سیم‌ها داخل شرکت وصل و تنظیم شدن و نیازی به تغییر ندارند.
2. کابل چهار رشته اولی مربوط به موتور فن هست.
3. کابل چهار رشته دومی مربوط به ترموستات دیجیتال هست که به تابلو وصل شده.
4. کابل قرمز دو رشته مربوط به سنسور ایمنی یا ترموسوئیچ اضطراری دستگاه هست.
5. ترموسوئیچ یه سنسور حرارتیه که دمای کوره رو اندازه‌گیری می‌کنه. اگر دما از حد مجاز بیشتر بشه، مشعل رو از مدار خارج می کنه تا از آسیب دیدن دستگاه بر اثر گرمای زیاد جلوگیری بشه.
6. رشته سیم قرمزی که از بدنه دستگاه بالا رفته و به دیگ وصل شده، مربوط به ترموسوئیچه.
7. کابل چهار رشته بعدی مربوط به مشعل هست که در شرکت بسته میشه، ولی هنگام نصب لازمه سربندی مشعل انجام بشه.
8. ترمینال‌ها در مشعل قرار دارن و سر کابل باید به ترمینال مشعل وصل بشه.
9. این ترمینال‌ها رو میشه با استفاده از حروف یکسانی که روی ترمینال‌ها هست وصل کرد، و همچنین با استفاده از رنگ‌ها هم میشه این کار رو انجام داد؛ یعنی کابل‌ها به ترمینال هم‌رنگ خودشون وصل میشن.
10. کابل دو رشته مربوط به آلارم هست. آلارم به‌صورت آپشنال و دل بخواهی هست.
11. اگه بخواین آلارم مشعل داشته باشید، می‌تونید آلارم، چراغ گردون یا آژیر 220 ولت رو به دو ترمینال آبی و خاکستری وصل کنید. توجه کنید که خروجی آلارم 220 ولت هست.
12. پُلی که در تابلو قرار گرفته، جای ترموستات محیطیه. پُل باید باز بشه و به‌جاش ترموستات محیطی بسته بشه. زیر ترمینال های قرمز
13. توجه داشته باشید که ترموستات محیطی و آلارم مشعل جزو تجهیزات جانبی هستن و اگر لازم داشته باشید، می‌تونید جداگونه تهیه‌شون کنید.
14. کابل پنج ‌رشته‌ی آخری، کابل برق ورودی دستگاهه؛ نول، سه فاز ورودی و رشته‌ی آخر هم مربوط به ارته.
15. رشته‌ی آبی نوله و رشته‌ی دو رنگ سبز و زرد یا پرچمی مربوط به ارته. سه رنگ بعدی هم مربوط به سه فاز ورودی هستن.
16. توجه کنید هیترهای اکو باید حتما اتصال ارت داشته باشن.
17. در صورت نبودن ارت، مشعل درست کار نمی‌کنه و در صورت استارت، پس از چند ثانیه خاموش میشه.

اتصال برق اصلی دستگاه

حالا نوبت بستن کابل اصلی برق دستگاهه.

1. توجه داشته باشید سطح مقطع کابل ورودی باید بسته به فاصله از منبع برق انتخاب بشه. اگر فاصله از منبع تغذیه زیاد باشه، باید از کابل با سطح مقطع بزرگ‌تر استفاده کنید.
2. حالا از سمت چپ، ترمینال‌های مربوط به برق اصلی دستگاه رو می‌بینید که شامل ترمینال‌های R، S، T برای سه فاز ورودی هستن.
3. برای کارکرد و روشن شدن دستگاه، باید حتما برق اصلی وصل باشه.
4. بعد از اتصال گاز، مشعل و برق، فیوز دستگاه رو وصل کنید تا برق وارد دستگاه بشه.
5. چراغ AC کنترل فاز بعد از وصل شدن جریان برق، به رنگ سبز روشن می‌شه.
6. اگر بعد از وصل کردن برق سه فاز، چراغ P روی کنترل فاز قرمز بشه یعنی خطا وجود داره و باید ترتیب دو تا فاز عوض بشه.
7. ممکنه به‌جای 1، 2، 3 به صورت 1، 3، 2 بسته باشه.
8. اگر چراغ F قرمز شد، یعنی یکی یا دو تا از فازها ضعیف یا قطعه.
9. و اگر مشکلی در اتصال برق نباشه، چراغ rel کنترل فاز به رنگ زرد روشن می‌شه.

تست عملکرد دستگاه

برای تست و اطمینان از نصب درست دستگاه

1. روی تابلو برق دستگاه دو کلید اصلی وجود داره؛ یکی کلید اتومات و دیگری کلید فن دستی
2. برای گرمایش محیط فقط کافیه کلید اتومات رو روی حالت 1 بذارید.
3. برای تهویه در تابستون، فن دستی رو روی حالت 1 و فن اتومات رو روی حالت 0 قرار می‌دیم.
4. سه چراغ روی تابلو برق، نشان‌ دهنده‌ی سه فاز دستگاه هستن.
5. سیگنال وسط دو کلید، سیگنال آلارمه که وقتی ترموسوئیچ بالای دستگاه قطع بشه، چراغش قرمز می‌شه.
6. حالا دستگاه آماده‌س. بعد از تنظیم فشار گاز و تنظیم دریچه‌ی هوا می‌تونیم، دستگاه رو تست کنیم.
7. در ابتدا فن اصلی را روشن کنید. جهت چرخش فن باید در راستای حرکت عقربه‌های ساعت باشه. برای اطمینان از عملکرد صحیح، بررسی کنید که جریان هوا از خروجی‌های دستگاه خارج بشه. در صورت عدم خروج هوا، جهت چرخش فن اشتباهه؛ بنابراین برق ورودی را قطع کرده و فازها را جابه‌جا کنید.
8. بعد از جابه‌جایی فازها، برق اصلی رو وصل کنید.
9. بعد از قرار دادن کلید در حالت اتوماتیک، فن مشعل شروع به کار می‌کنه و حدود 50 ثانیه بعد مشعل جرقه می‌زنه، گاز آزاد می‌شه و مشعل روشن می‌شه.
10. در حالت کارکرد صحیح مشعل گازی، چراغ زرد رله‌ی مشعل روشنه که نشون می‌ده مشعل درست کار می‌کنه.
11. بعد از رسیدن دمای دیگ به 45 درجه، فن هیتر روشن می‌شه. اگر دمای دیگ به 135 درجه برسه، مشعل خاموش می‌شه و در 125 درجه دوباره روشن می‌شه.
12. فرایند خاموش شدن دستگاه هم به این صورته که، بعد از خاموش شدن مشعل، فن تا رسیدن دمای دیگ به 35 درجه به ‌صورت اتوماتیک کار می‌کنه و بعد خاموش می‌شه.
1. تنظیمات ترموستات دیجیتال از کارخانه انجام شده؛ به هیچ وجه تنظیمات رو تغییر ندید. اگر ترموستات به‌هم ریخت، حتماً با کارخانه تماس بگیرید.
2. در صورت تغییر تنظیمات ترموستات دیجیتال و بروز حادثه یا آتش‌ سوزی، دستگاه از گارانتی خارج می‌شه.

در صورت بروز هرگونه مشکل، اول به دفترچه‌ راهنمای محصول مراجعه کنید. اگر مشکل برطرف نشد، از طریق صفحه‌ «تماس با ما» در وب‌ سایت کولاک گستر با کارشناسان فنی شرکت در ارتباط باشید.
