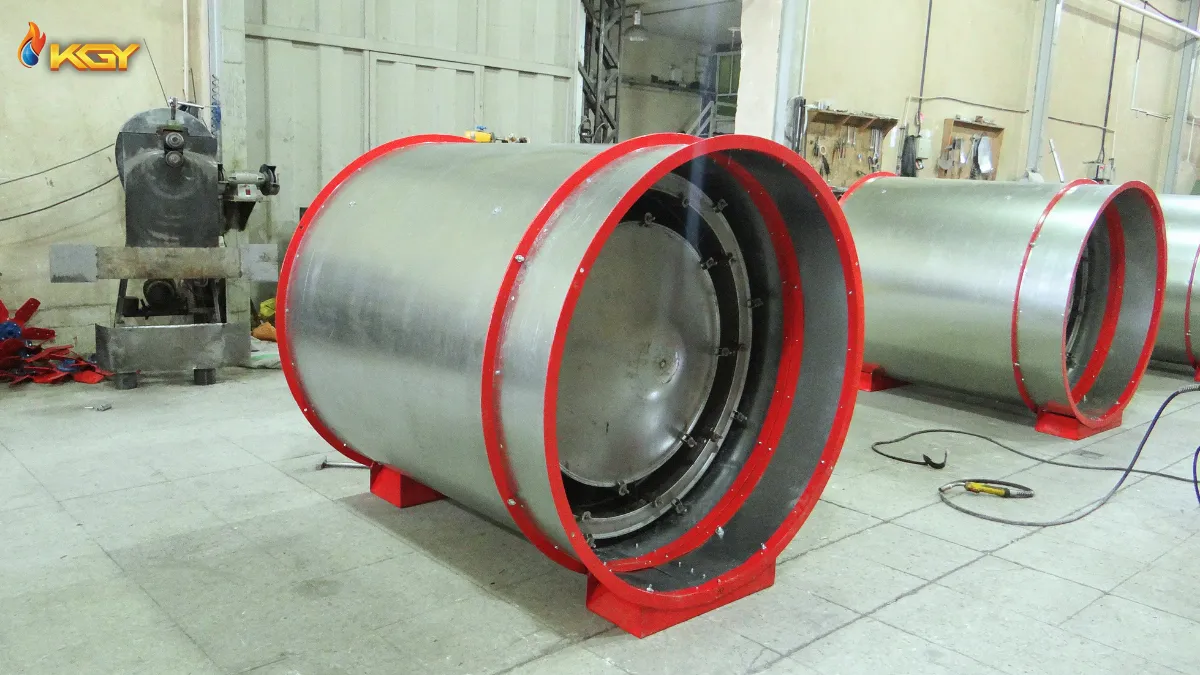

تأثیر تعداد پاس هیتر صنعتی و طراحی مبدل حرارتی بر راندمان
برای افزایش راندمان، یک پارامتر به تنهایی تعیین کننده نیست. اگر افزودن پاس چهارم به هیتر صنعتی فقط اندکی گرمای بیشتر جذب کند، اما افت فشار، هزینه ساخت و پیچیدگی نگهداری را به طور محسوسی افزایش دهد، برای کوره هوای گرم با آن ظرفیت گرمایشی و ساختار، طراحی 3 پاس بهتر است. زیرا:
- سطح بیشتر میتواند ظرفیت انتقال حرارت را افزایش دهد، اما معمولاً وزن، ابعاد و هزینه ساخت را بیشتر میکند.
- تعداد پاس بیشتر در هیتر صنعتی میتواند جذب حرارت از محصولات احتراق را افزایش دهد، اما مسیر جریان را پیچیدهتر و سرویس و نگهداری دستگاه را مشکل تر میکند.
- افزایش سرعت جریان در برخی شرایط ضریب انتقال حرارت را افزایش میدهد، اما با افزایش افت فشار همراه است.
- ورق ضخیمتر میتواند در بعضی نواحی استحکام و حاشیه خوردگی بیشتری ایجاد کند، اما وزن، هزینه و رفتار حرارتی مبدل را نیز تغییر میدهد.
بنابراین، عملکرد بهینه سیستم گرمایش صنعتی زمانی به دست میآید که انتقال حرارت، افت فشار، ابعاد، هزینه ساخت و دوام در کنار یکدیگر بهینهترین عملکرد را داشته باشند.

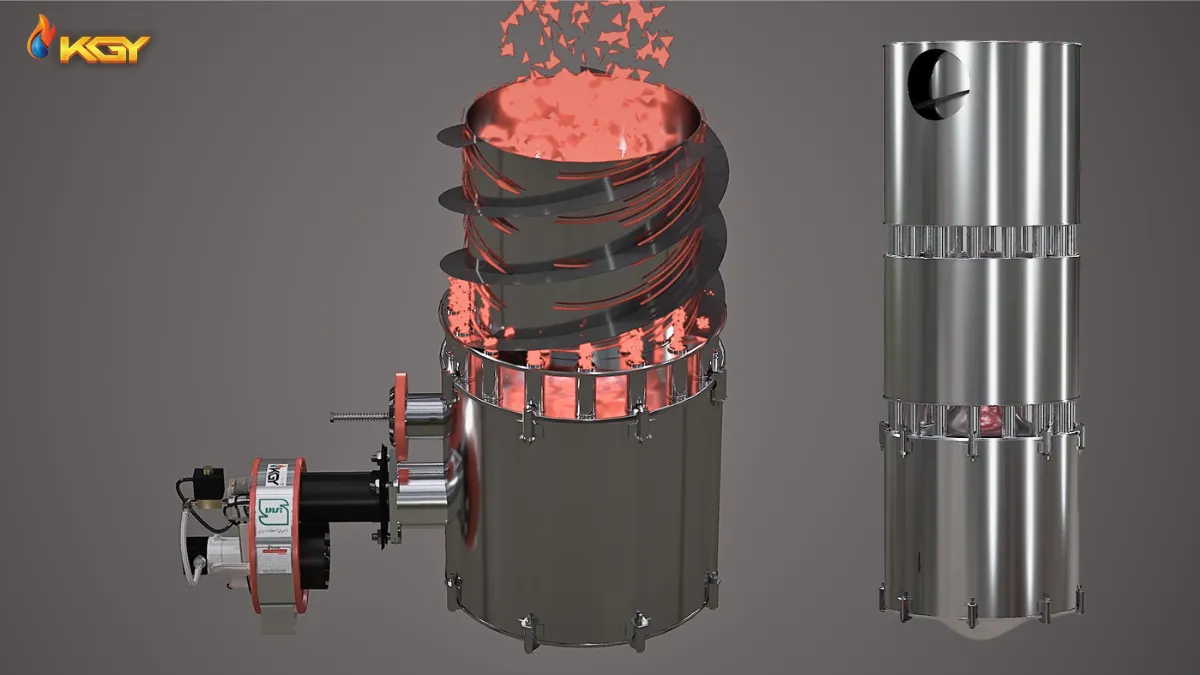

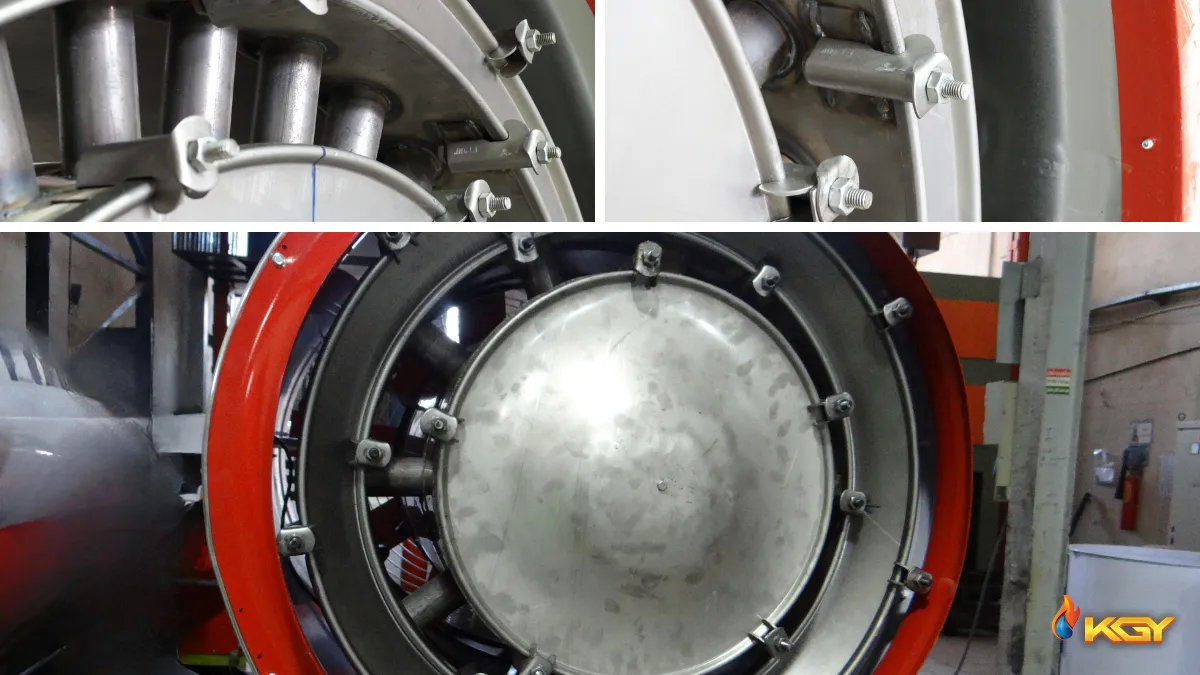

پخش حرارت در محفظه احتراق چه نقشی در راندمان دارد؟
در کوره هوای گرم:
- گازهای داغ حاصل از احتراق از میان دیگ و مسیرهای مبدل عبور میکنند.
- همزمان، فن هوای تازه را از روی سطوح خارجی مبدل و دیگ میگذراند.
- انتقال حرارت نیز بدون اختلاط مستقیم این دو جریان انجام میشود.
بنابراین، راندمان کوره هوای گرم فقط به مقدار حرارتی که مبدل از گازهای احتراق میگیرد، وابسته نیست. این حرارت باید با کمترین اتلاف و در دبی هوا و فشار استاتیک مورد نیاز، به سالن منتقل شود.
در نتیجه، علاوه بر جذب حداکثری حرارت از دود، سیستم هوادهی باید بهگونهای طراحی شود که:
- جریان هوا به طور یکنواخت با تمام سطوح داغ برخورد داشته باشد.
- قدرت و فشار استاتیک مناسب برای رسیدن جریان هوا به تمام سطح دیگ و مبدل را داشته باشد.
اگر بخشی از جریان هوا بدون جذب مناسب گرما از روی سطوح مبدل عبور کند، یا برخی سطوح داغ در نواحی با جریان هوای کم قرار بگیرند، راندمان اسمی هیتر صنعتی به طور محسوسی کاهش پیدا میکند.

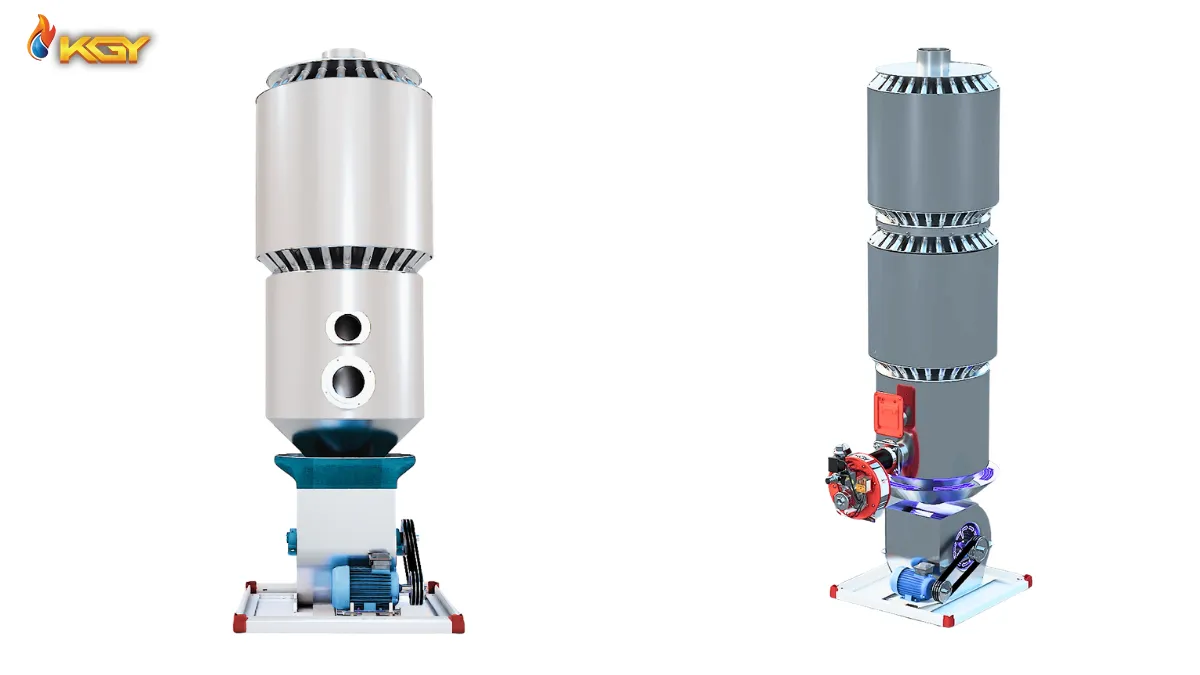

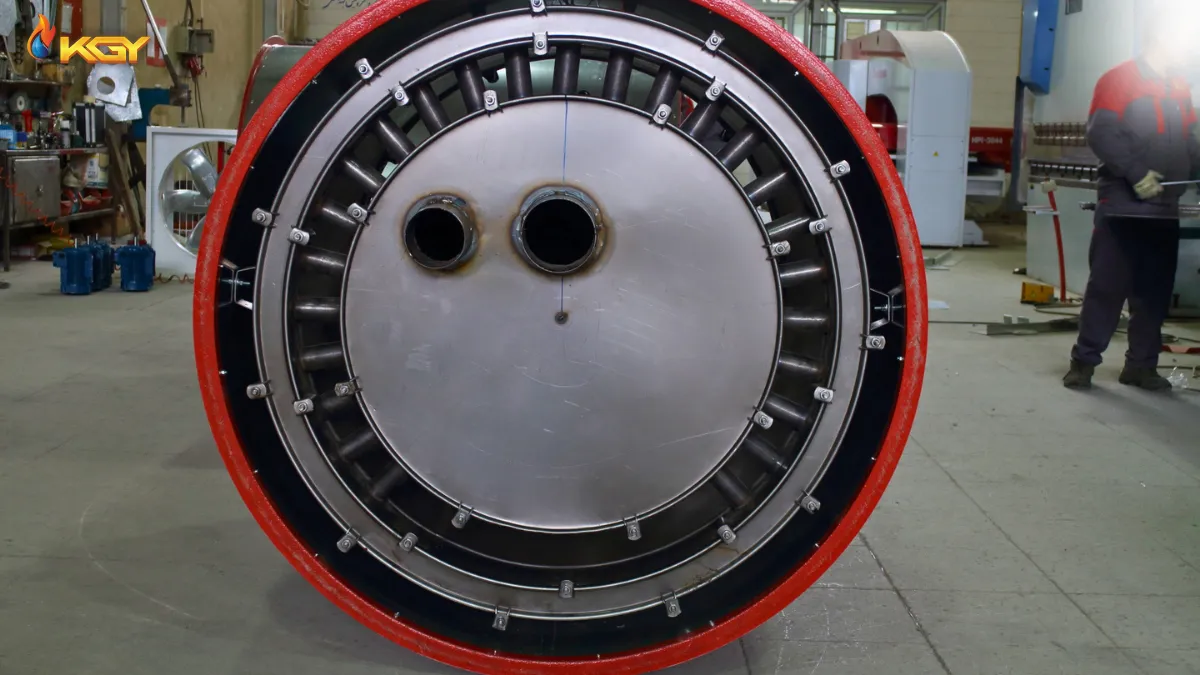

تعداد پاس هیتر صنعتی چه اثری بر انتقال حرارت دارد؟
در تعریف متداول، هر پاس هیتر صنعتی یک مرحله عبور گازهای احتراق از محفظه احتراق است.
بر این اساس:
- در هیتر صنعتی 2 پاس، گازها پس از عبور از محفظه احتراق، از یک لایه یا مسیر رفت و برگشتی عبور میکنند.
- در مدل 3 و 4 پاس، مسیرهای رفت و برگشت بیشتری به بخاری صنعتی اضافه میشود.
افزایش تعداد پاس هیتر صنعتی میتواند:
- زمان و طول مسیر گازهای داغ در مبدل را بیشتر کند.
- فرصت انتقال حرارت را افزایش دهد.
اما همزمان:
• افت فشار و مقاومت مسیر گازهای احتراق نیز افزایش مییابد.
بنابراین، 4 پاس بودن هیتر به خودی خود نشانه راندمان بالاتر سیستم گرمایش نیست. نتیجه به مهندسی مسیر محصولات احتراق، نوع طراحی مبدل حرارتی، سطح مقطع، سرعت دود و توان تخلیه گازهای احتراق بستگی دارد.
جدول مقایسه تعداد پاس هیتر صنعتی
| معیار مقایسه | هیتر صنعتی 2 پاس | هیتر صنعتی 3 پاس | هیتر صنعتی 4 پاس |
|---|---|---|---|
| طول مسیر دود | کمتر | بیشتر | بیشتر |
| پتانسیل جذب حرارت | محدودتر | بیشتر | در صورت طراحی مناسب، بیشتر |
| افزایش افت فشار | کمتر | متوسط | بیشتر |
| تعداد تغییر جهت حرارت | کمتر | بیشتر | بیشتر |
| حساسیت به طراحی سطح مقطع و مسیر گازهای احتراق | کمتر | بیشتر | بیشتر |
| پیچیدگی تعمیر و نگهداری | معمولاً کمتر | متوسط | وابسته به نحوه طراحی مجموعه دیگ و مبدل |

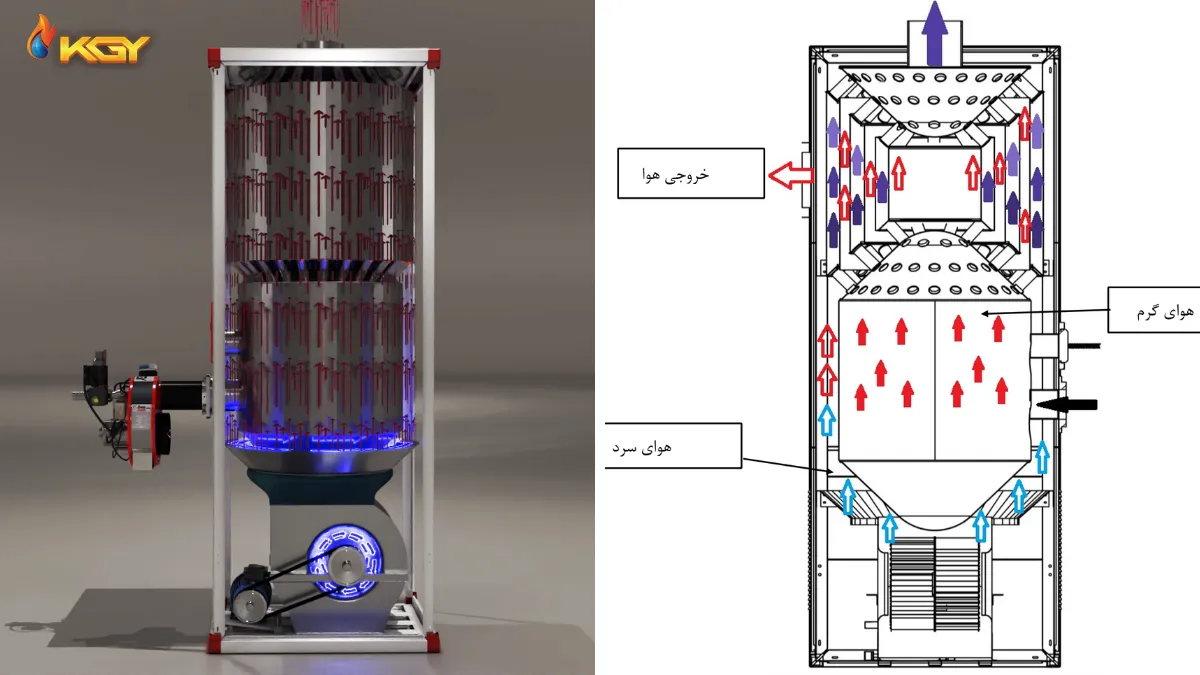

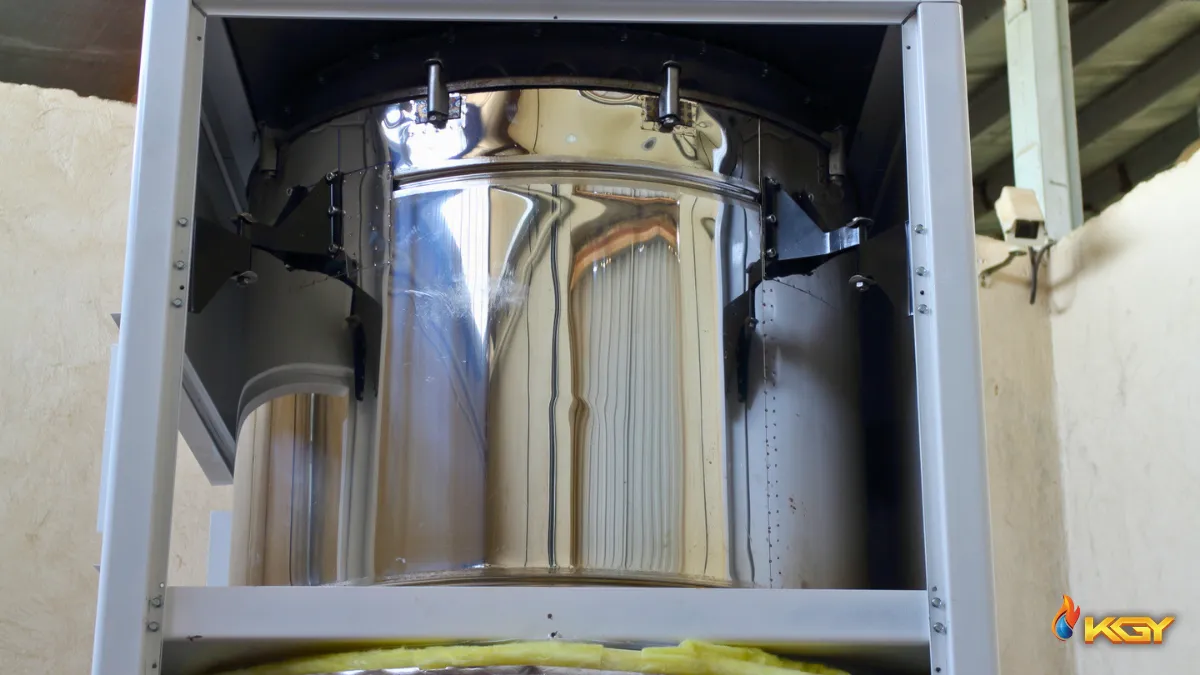

افت فشار در مبدل حرارتی هیتر صنعتی و اثر آن بر مصرف برق
با افزایش تعداد پاس هیتر صنعتی و طراحی غیر اصولی مبدل حرارتی، مقاومت در مسیر جریان محصولات احتراق افزایش پیدا میکند، در نتیجه فن تأمین هوای احتراق مشعل برای غلبه بر آن، برق بیشتری مصرف میکند یا دبی آن کاهش پیدا میکند.
همین اصل در سمت هوای ورودی نیز صادق است. طراحی غیر اصولی مبدل حرارتی با ایجاد مانع و افزایش مقاومت، عبور هوای فن از اطراف دیگ و مبدل را دشوار میکند. بنابراین، نیاز به استفاده از فن با فشار استاتیک بالا افزایش مییابد. در غیر این صورت، با کاهش قابل توجه دبی هوای فن اصلی سیستم گرمایش مواجه خواهیم شد.
:English text
“The design requirements for the heat exchanger are to obtain the maximum enhanced heat transfer efficiency with the minimum investment cost. That is to say, on the condition that high heat transfer coefficient can be obtained,
the heat exchange area and the flow resistance of the heat exchanger shall be minimized to get the highest heat exchange efficiency. Currently, the study
on heat exchanger often proceeds from heat exchange function formula (1). Under given condition, the heat exchange rate q and LMTD Δtm are
known, the heat exchange area F can be reduced if only the heat transfer coefficient K rises.”
در طراحی یک مبدل حرارتی، هدف اصلی دستیابی به بیشترین میزان انتقال حرارت با کمترین هزینه ساخت است. برا رسیدن به این هدف، باید شرایطی فراهم شود که مبدل بتواند با استفاده از یک ضریب انتقال حرارت مناسب، بیشترین مقدار حرارت را با کمترین سطح تبادل حرارتی و افت فشار ممکن منتقل کند.
به طور کلی، هرچه ضریب کلی انتقال حرارت (K) بیشتر باشد، برای انتقال مقدار مشخصی از حرارت، به سطح تبادل حرارتی کمتری نیاز خواهیم داشت. در نتیجه، میتوان ابعاد مبدل را کاهش داد و هزینه ساخت آن را نیز پایین آورد.
برای مثال، زمانی که نرخ انتقال حرارت (q) و اختلاف دمای میانگین لگاریتمی (LMTD) مشخص باشند، افزایش ضریب کلی انتقال حرارت (K) باعث کاهش سطح مورد نیاز مبدل (F) میشود.
Li, A. (2012). Study on Structural Optimization Design of Heat Exchangers
of Hot Air Furnace. Energy Procedia, 14, 1317–1322.
https://www.sciencedirect.com/science/article/pii/S1876610211045152
دمای دود خروجی کم تر آیا نشانه راندمان بالاتر است؟
دمای پایینتر دود خروجی معمولاً نشان دهنده جذب حرارت بیشتر است. اما در کوره هوای گرم، دمای دود پایینتر لزوماً بهتر نیست. اگر دمای سطوح انتهایی مبدل یا دودکش به زیر نقطه شبنم محصولات احتراق برسد، میعان آغاز میشود. در حضور ترکیبات گوگردی، این موضوع باعث خوردگی دیگ و مبدل و همچنین نشت گاز کشنده مونوکسید کربن به محیط میشود.
بنابراین، دمای پایین گازهای خروجی از دودکش به تنهایی معیار راندمان بالاتر در هیتر صنعتی نیست. در کوره هوای گرم، هدف این است که تا حد بهینه و ایمن انرژی گرمایشی محصولات احتراق جذب شود، بدون آنکه دمای بخشهای انتهایی مبدل وارد محدوده میعان و خوردگی شود.

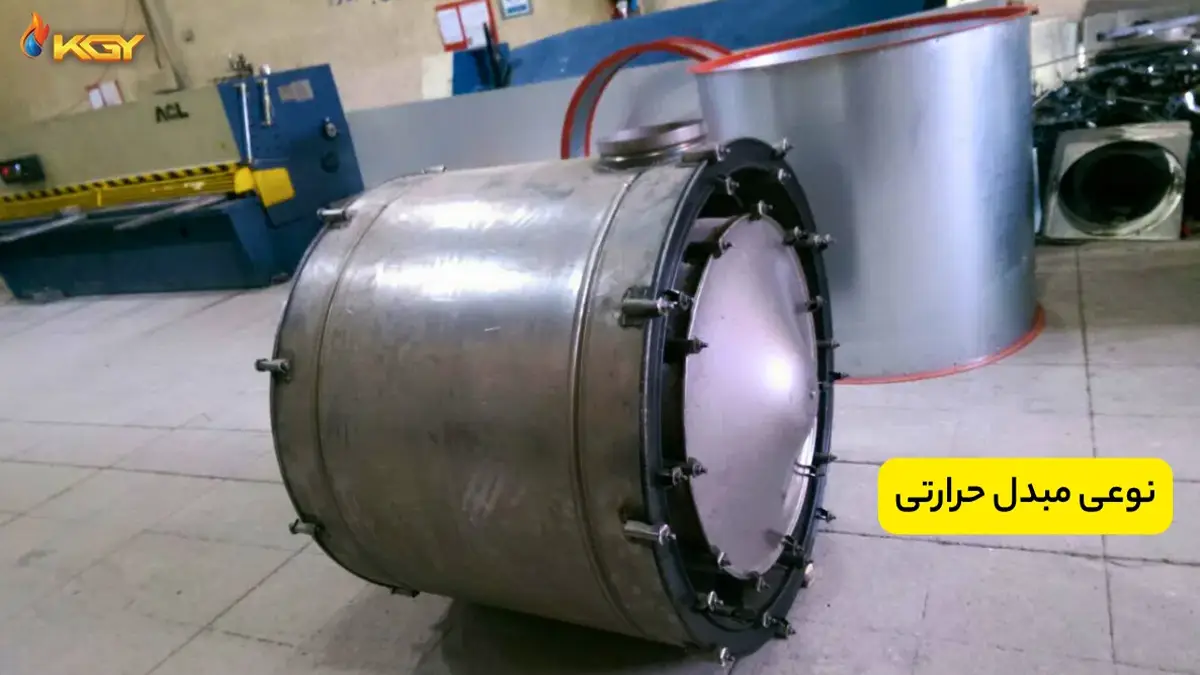

تنش حرارتی و نقش ضخامت مبدل حرارتی هیتر صنعتی
ورق ضخیمتر الزاماً دیگ یا مبدل بهتری نمیسازد.
افزایش ضخامت، مقاومت رسانشی دیواره را افزایش میدهد، اما ضخامت باید همزمان پاسخگوی موارد زیر باشد:
- استحکام مکانیکی
- دمای کار
- خوردگی
- سیکلهای حرارتی
در زمان روشن و خاموش شدن مشعل، دمای دیگ و مبدل به صورت موقت تغییر میکند و ممکن است بین نقاط یا دو سطح فلز، اختلاف دمایی ایجاد شود.
تنش حرارتی حاصل از همین اختلاف دما میتواند به خستگی حرارتی و افزایش احتمال تغییر شکل یا ترک در نقاط حساس منجر شود.
English Text:
“The design requirements for the heat exchanger are to obtain the maximum enhanced heat transfer efficiency with the minimum investment cost. That is to say, on the condition that high heat transfer coefficient can be obtained, the heat exchange area and the flow resistance of the heat exchanger shall be minimized to get the highest heat exchange efficiency. Currently, the study on heat exchanger often proceeds from heat exchange function formula (1). Under given condition, the heat exchange rate q and LMTD Δtm are known, the heat exchange area F can be reduced if only the heat transfer coefficient K rises.”

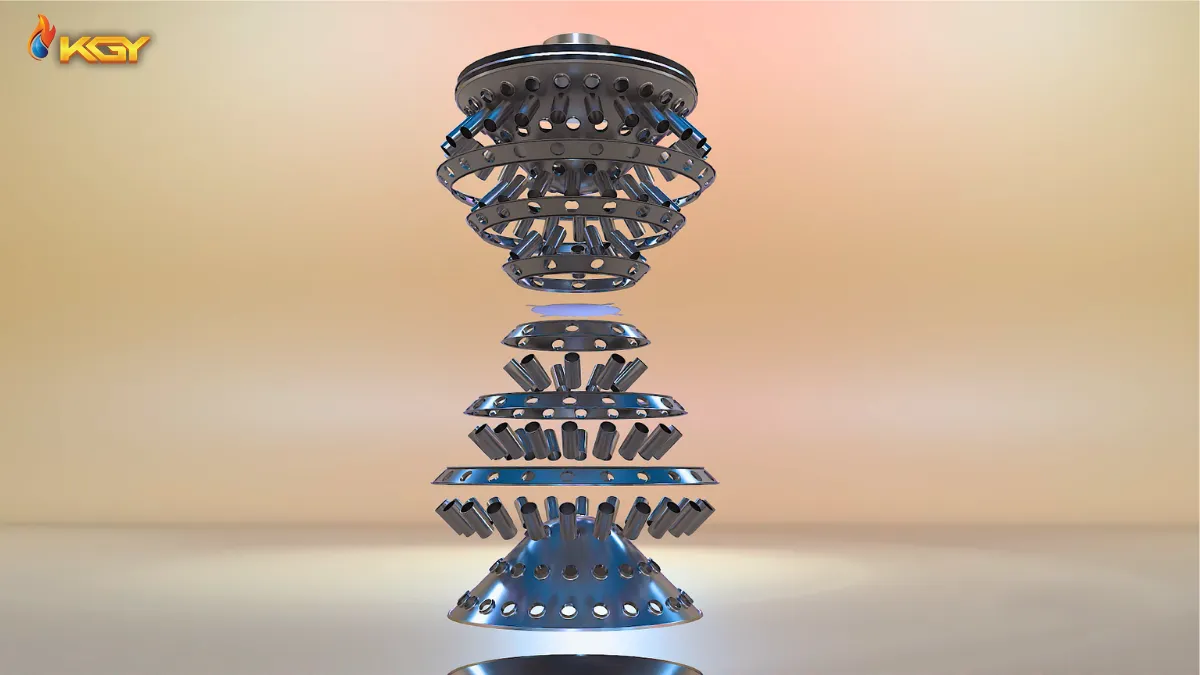

طراحی ماژولار هیتر صنعتی چه مزیتی برای سرویس دارد؟
برای اینکه راندمان هیتر صنعتی پس از ماهها و سالها استفاده کاهش پیدا نکند، باید دستگاه به صورت دورهای سرویس شود.
جمع شدن دوده و رسوبات روی سطوح انتقال حرارت، مقاومت حرارتی را افزایش داده و با محدود کردن مسیر جریان، افت فشار را نیز بیشتر میکند. در نتیجه، راندمان هیتر صنعتی به تدریج افت میکند.
به همین دلیل، کوره هوای گرم باید به صورت ماژولار طراحی شده باشد تا به آسانی سرویس و نگهداری شود.
English text:
“Fouling deposition in heat exchangers is a critical issue that reduces heat
transfer efficiency, increases energy consumption, and compromises long-term
operational stability.”
تشکیل و تجمع رسوب در مبدلهای حرارتی از عوامل مهم مؤثر بر عملکرد سیستم
گرمایشی است که موجب کاهش راندمان انتقال حرارت، افزایش مصرف انرژی و کاهش
پایداری عملکرد سیستم گرمایش در بلندمدت میشود.
Wang, P., Liu, Q., Xu, D., Jiang, G., Peng, W., Liu, F., & Hou, J. (2026).
Research progress on the deposition mechanisms and mitigation of
particulate and crystallization fouling in heat exchangers. International
Journal of Heat and Mass Transfer, 256, 128183.
https://www.sciencedirect.com/science/article/abs/pii/S0017931025015170
چک لیست ارزیابی مهندسی برای خریداران کوره هوای گرم
برای مقایسه واقعی دو کوره هوای گرم، باید اطلاعاتی بخواهید که نشان دهد دستگاه چه مقدار گرمای مفید تولید میکند، با چه افت فشار و مصرف برقی کار میکند و آیا در طول زمان استفاده، قابل سرویس و نگهداری است.
حداقل این موارد را از سازنده یا فروشنده درخواست کنید:
- ورودی حرارتی واقعی مشعل چقدر است؟
- ظرفیت گرمایشی مفید دستگاه چقدر است و چگونه اندازه گیری شده؟
- دبی واقعی هوای خروجی فن کوره هوای گرم چقدر است؟
- دمای هوای ورودی و خروجی در چه شرایطی اندازه گیری شده؟
- دمای دود خروجی چقدر است؟
- هیتر صنعتی چند پاس دارد و سطح مقطع مسیرهای گازهای احتراق چقدر است؟
- سطح انتقال حرارت اعلام شده، اسمی است یا سطح مؤثر؟
- افت فشار محصولات احتراق چقدر است؟
- فن در شرایط واقعی چه دبی و فشار استاتیکی تأمین میکند؟
- مجموع توان الکتریکی فنها و موتورهای دستگاه چقدر است؟
- جنس و ضخامت محفظه احتراق و بخشهای مختلف مبدل چیست؟
- آیا تمام پاسها هیتر صنعتی و سطوح اصلی مبدل برای سرویس قابل دسترسی هستند؟
- در صورت خرابی در دیگ و مبدل، بخش آسیب دیده قابل تعمیر یا تعویض است؟
جمع بندی تأثیر مبدل حرارتی و تعداد پاس هیتر صنعتی
برای خرید هیتر صنعتی سؤال درستی نیست که بپرسید هیتر صنعتی چند پاس است؟ بلکه باید پرسید: این سیستم با چه میزان مصرف سوخت و برق، در چه شرایط کاری، چه مقدار گرمای مفید تحویل میدهد و حفظ این عملکرد در طول دوران استفاده از دستگاه تا چه حد امکان پذیر است؟
راندمان واقعی با یک عدد، مانند تعداد پاس هیتر صنعتی یا متراژ سطوح حرارتی، تعیین نمیشود. عملکرد مطلوب زمانی به دست میآید که انتقال حرارت، افت فشار گازهای احتراق، دمای خروجی دود، دبی هوادهی و فشار استاتیک فن، متریال، ضخامت اجزا و قابلیت سرویس، همه باهم در طراحی هیتر صنعتی در نظر گرفته شده باشد.
افزایش تعداد پاس یا سطح حرارتی فقط زمانی ارزشمند است که به افزایش گرمای مفید خروجی منجر شود. این افزایش نباید باعث افت فشار، افزایش مصرف برق فنها، خطر میعان، پیچیدگی نگهداری یا استهلاک حرارتی در سیستم گرمایش شود.
