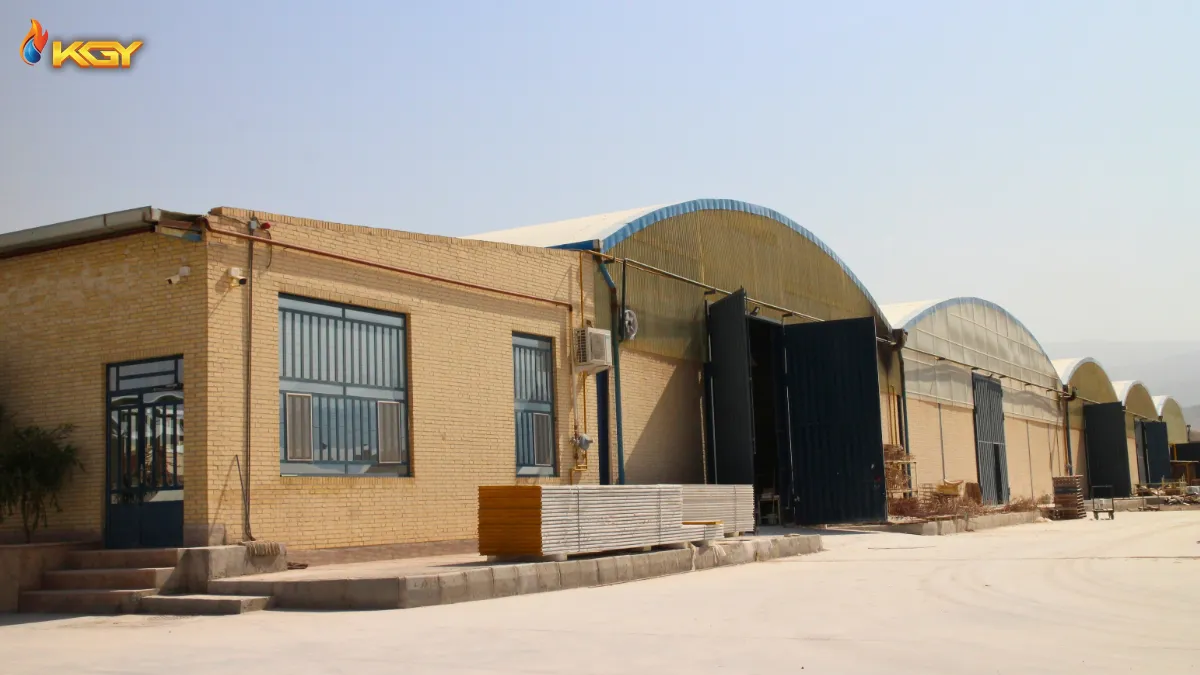

دیر گرم شدن سالن صنعتی، همیشه نشانه خرابی سیستم گرمایش نیست. گاهی ظرفیت حرارتی هیتر جوابگوی بار حرارتی سالن نیست. شاید فشار گاز افت کرده یا تنظیم احتراق مشعل به هم خورده باشد. در مواردی هم مشکل از فن، افت دبی هوای گرم، خطای ترموستات یا اتلاف حرارت بالای سالن صنعتی است.

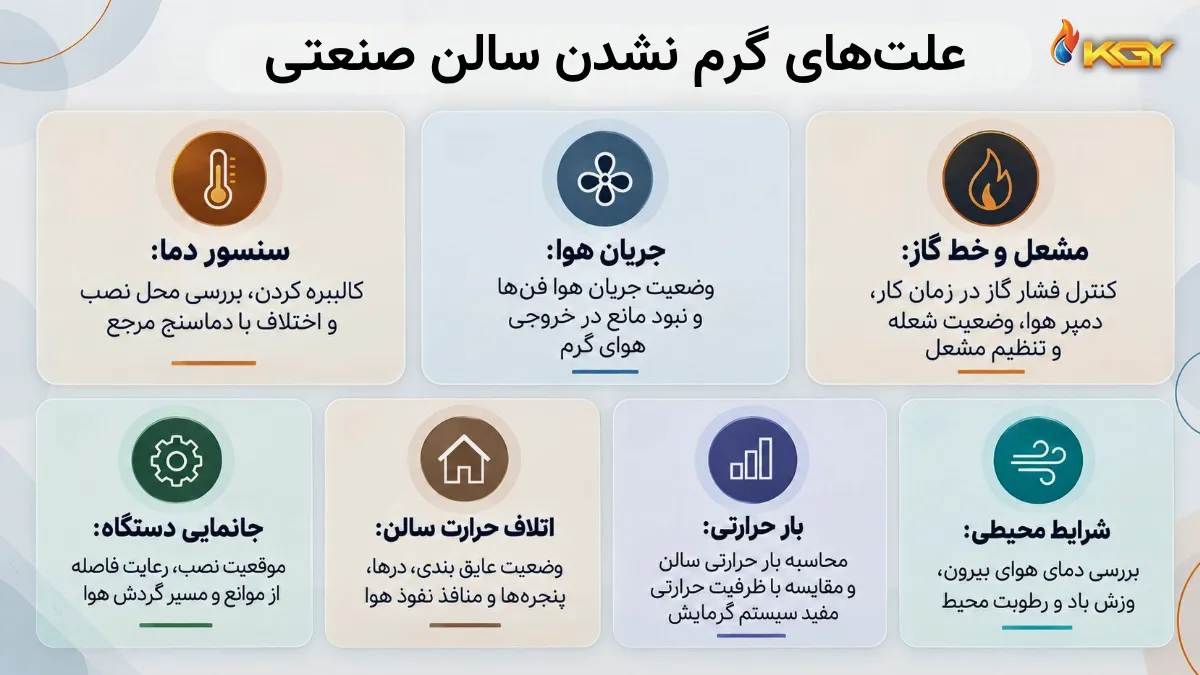

برای عیب یابی علت گرم نشدن سالن صنعتی موارد زیر را بررسی کنید:
- سنسور دما: کالیبره کردن، بررسی محل نصب و اختلاف با دماسنج مرجع
- جریان هوا: وضعیت جریان هوا فن‌ها و نبود مانع در خروجی هوای گرم
- مشعل و خط گاز: کنترل فشار گاز در زمان کار، دمپر هوا، وضعیت شعله و تنظیم مشعل
- جانمایی دستگاه: موقعیت نصب، رعایت فاصله از موانع و مسیر گردش هوا
- اتلاف حرارت سالن: وضعیت عایق بندی، درها، پنجره‌ها و منافذ نفوذ هوا
- بار حرارتی: محاسبه بار حرارتی سالن و مقایسه با ظرفیت حرارتی مفید سیستم گرمایش
- شرایط محیطی: بررسی دمای هوای بیرون، وزش باد و رطوبت محیط
چطور بفهمیم گرمای هیتر صنعتی کم شده است؟
پیش از هر اقدام جهت رفع مشکل دیر گرم شدن سالن صنعتی، این پارامترها را بررسی کنید:
- دمای اولیه سالن در لحظه استارت سیستم گرمایش صنعتی
- دمای مطلوبی که قرار است به آن برسید
- دمای هوای بیرون در همان زمان
- حجم فضای سالن (به متر مکعب؛ نه فقط متراژ کف)
- ظرفیت حرارتی دستگاه (طبق پلاک یا دفترچه فنی)
- زمان فعلی برای رسیدن به دمای هدف
ظرفیت هیتر صنعتی برای گرمایش سالن صنعتی کافی نیست
اگر سیستم گرمایش تقریباً یکسره کار می‌کند، باد خروجی داغ است اما محیط به دمای مطلوب نمی‌رسد و این وضعیت در روزهای سرد شدیدتر می‌شود، احتمالاً ظرفیت دستگاه برای سالن شما کافی نیست.
اگر شرایط کاربری سالن عوض شده، بار حرارتی واقعی مورد نیاز محیط را حتماً دوباره محاسبه کنید. برای اینکار می‌توانید از ماشین حساب‌های آنلاین سایت‌های معتبر استفاده کنید.
نکته فنی مهم: همیشه ظرفیت حرارتی «مفید» بخاری صنعتی را مبنا قرار دهید، نه فقط مقدار اسمی روی پلاک یا کاتالوگ.

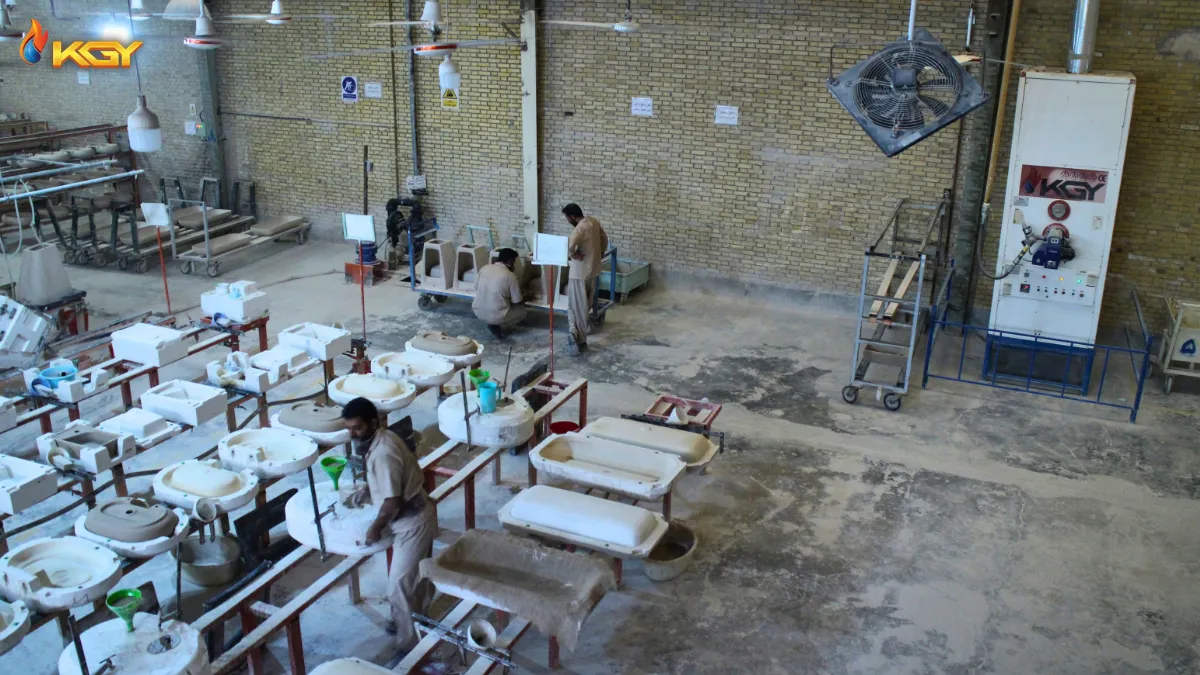

لایه بندی دمایی از دلایل مهم دیر گرم شدن سالن صنعتی
ارتفاع زیاد سقف، از اصلی ترین علت‌های گرم نشدن سالن صنعتی است. هوای گرم چون سبک تر است سریعاً بالا رفته و زیر سقف جمع می‌شود. در نتیجه، دمای کف سالن و محدوده کاری کارگران پایین می‌ماند. در سقف‌های بالای 6 متر، این اختلاف دمای کف و سقف گاهی به بیش از 10 درجه سانتی گراد می‌رسد.
نشانه‌های لایه بندی دما در سالن صنعتی
- گرم بودن زیر سقف و سرد ماندن کف سالن
- اختلاف محسوس دما در ارتفاع‌های مختلف
- طولانی شدن زمان گرمایش در محدوده کاری
چطور لایه بندی دمایی سالن را برطرف کنیم؟
دما را در ارتفاع 1 متری و 3 تا 4 متری اندازه بگیرید. اختلاف بیش از 3 تا 5 درجه، به معنی وجود لایه بندی دمایی است.
برای حل این مشکل، نصب فن‌های سقفی دبی بالا و سرعت پایین (HVLS) ضروری است. این فن‌ها را باید روی حالت زمستانه (سرعت بسیار کم) تنظیم کنید.
با این کار، هوای گرم زیر سقف به سمت کف و ناحیه تنفسی کارگران هدایت می‌شود. این روش دما را در سالن یکنواخت کرده و تا 35 درصد در مصرف انرژی صرفه جویی می‌کند.

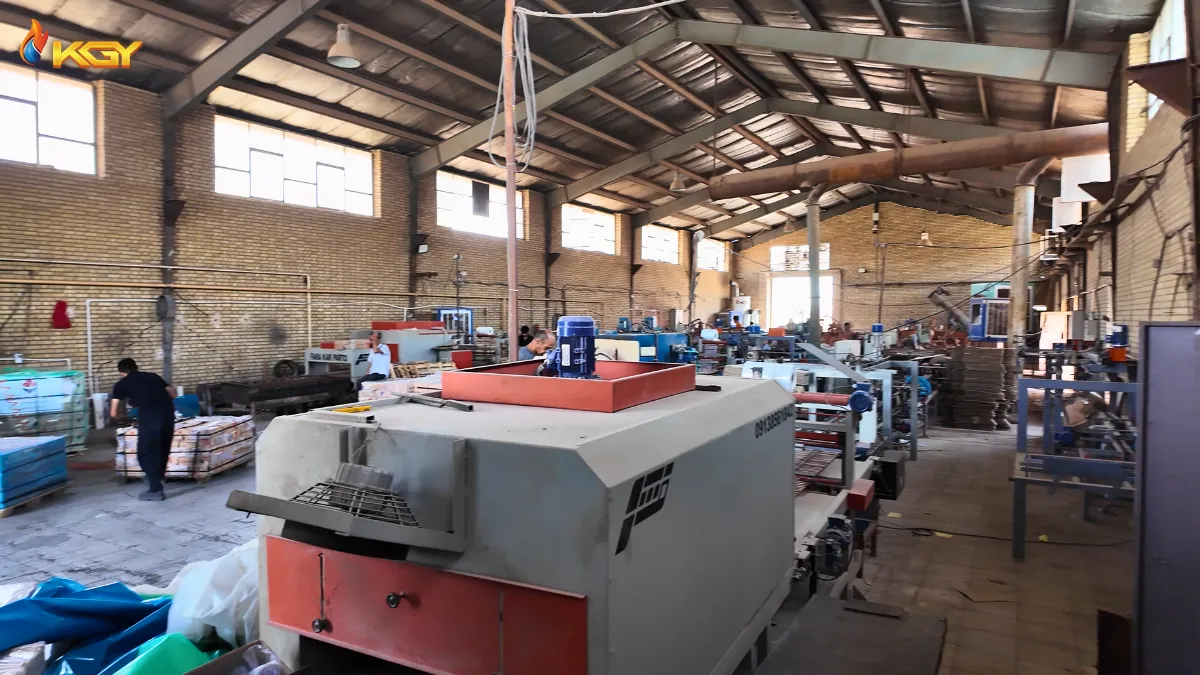

افت فشار گاز و کم شدن گرمای هیتر صنعتی
مشعل هیترهای گازسوز، برای تولید توان حرارتی نامی، به فشار و دبی مشخصی از گاز و هوا نیاز دارد.
اگر فشار یا دبی هوا و گاز حین کار افت کند، شعله کوچک می‌شود. در نتیجه، گرمای بخاری کم شده و سوخت نیز هدر می‌رود.
نشانه‌های افت فشار گاز و تنظیم نبودن مشعل
- کوچک شدن شعله یا تغییر رنگ آن از آبی به زرد یا نارنجی
- تغییر صدای طبیعی احتراق
- بوی خام سوزی در اطراف دستگاه
- کاهش محسوس دمای هوای گرم خروجی
- طولانی شدن زمان گرمایش نسبت به گذشته
- خاموش و روشن شدن غیر عادی مشعل
- کم شدن گرمای هیتر صنعتی هنگام استارت همزمان سایر تجهیزات گازی
چطور مشکل افت فشار گاز هیتر صنعتی را رفع کنیم؟
- فشار گاز ورودی مشعل را با گیج میلی بار اندازه بگیرید. سپس آن را با عدد مشخصات فنی دستگاه مقایسه کنید.
- تکنسین باید فشار را به صورت دینامیک اندازه بگیرد؛ یعنی با مانومتر، دقیقاً در لحظه کارکرد همزمان مشعل و سایر تجهیزات گازسوز.
- مسیر گاز، سایز لوله‌ها، انشعاب‌ها و رگولاتور را با دقت چک کنید.
- در صورت نیاز سرویس دوره‌ای، تمیز کردن فیلتر، تعویض نازل و تنظیم دمپر هوا مشعل انجام شود.
خرابی یا خطای سنسور دما و دیر گرم شدن سالن صنعتی
ترموستات‌ها اغلب به اشتباه روی دیوارهای سرد سوله یا ستون‌های فلزی بدون عایق نصب می‌شوند. گاهی هم دقیقاً در مسیر جریان هوای ورودی از درهای سالن قرار می‌گیرند.
در این شرایط، سنسور به جای خوانش دمای میانگین سالن، سرمای سطح دیوار یا هوای نفوذی را حس می‌کند. این خطای خوانش باعث می‌شود دستگاه بی دلیل روشن بماند.
نشانه‌های خرابی یا خطای سنسور دمای هیتر
- اختلاف محسوس بین عدد ترموستات و دمای واقعی سالن
- تولید هوا داغ و پر فشار، اما خاموش شدن زود هنگام
- خاموش شدن سیستم گرمایش در حالی که محیط هنوز سرد است
- نوسان غیر عادی و پرش ناگهانی عدد روی نمایشگر
چطور خطای سنسور دمای هیتر صنعتی را برطرف کنیم؟
- برای عیب یابی، دمای ترموستات را با یک دماسنج پرتابل سالم در همان نقطه مقایسه کنید. دماسنج تستی نباید در معرض پرتاب مستقیم هوای گرم یا جریان شدید هوای سرد باشد.
- محل قرارگیری سنسور را به‌دقت بررسی کنید. ترموستات را از دیوارهای خارجی سالن جدا کرده و روی ستون‌های داخلی نصب کنید.
- سنسور باید از خروجی هوای گرم، جریان باد فن‌ها، نور مستقیم خورشید و گرمای سقف دور باشد.
- بهترین موقعیت نصب، قرارگیری در مسیر جریان هوای خنثی و در ارتفاع 1.5 تا 2 متری (حدود ارتفاع محل کار افراد) است.
- پس از اصلاح محل نصب، سنسور را کالیبره کنید. اگر حسگر همچنان خطا دارد، آن را تعویض کنید.

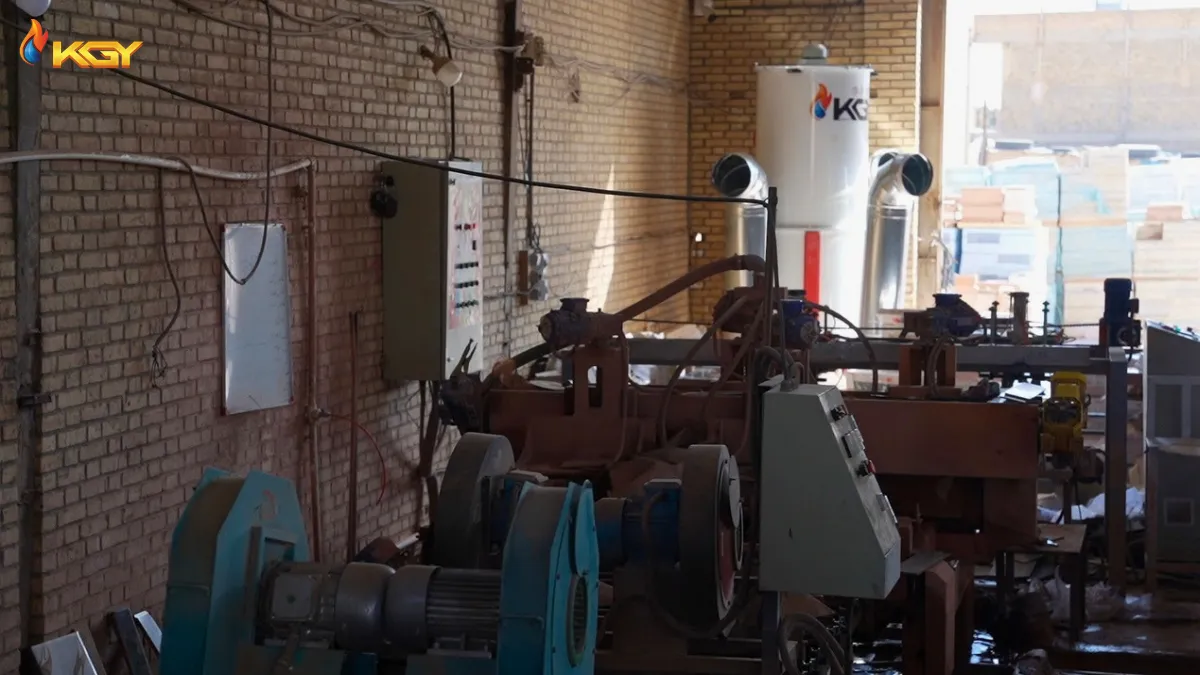

جانمایی نادرست بخاری و تاثیر آن بر دیر گرم شدن سالن صنعتی
گاهی هیتر در نقطه‌ای نصب می‌شود که هوای گرم، قبل از رسیدن به فضای اصلی، به مانع برخورد کرده یا فوراً از سالن خارج می‌شود.
در این شرایط، پرتاب باد دستگاه ضعیف شده و مقداری هوای گرم به خود دستگاه بر می‌گردد و بدنه بخاری صنعتی بیش از حد داغ می‌کند. در نتیجه، ترموستات حدی (Limit Switch) به خاطر دمای بالای کوره، مشعل را خاموش می‌کند.
نشانه‌های جانمایی غلط سیستم گرمایش صنعتی
- کاهش محسوس دمای باد خروجی نسبت به حالت معمول
- راندمان پایین دستگاه، با وجود کارکرد بی‌نقص مشعل
- قرار گرفتن هیتر در مسیر مستقیم جریان هوای سرد
- محدود یا مسدود شدن فضای مکش یا دهش هوا
چطور جانمایی هیتر صنعتی را برای گرمایش بهتر تنظیم کنیم؟
مسیر مکش و خروجی هوای سیستم گرمایش صنعتی را چک کنید. اطراف دستگاه باید کاملاً آزاد باشد. همچنین موقعیت نصب هیتر را نسبت به درها، پنجره‌ها و به ویژه هواکش‌ها بررسی کنید.
بخاری صنعتی را به محلی با مسیر باز و هماهنگ با الگوی جریان هوای سالن منتقل کنید. نصب بخاری صنعتی در نقطه مقابل اگزاست فن‌ها، به پخش یکنواخت گرما در محیط کمک زیادی می‌کند.
انسداد مسیر پرتاب هوای گرم و کم شدن گرمای هیتر صنعتی
- ماشین آلات بزرگ صنعتی، دقیقاً مثل یک سد جلوی جریان هوای گرم را می‌گیرند. برخورد مستقیم باد هیتر به این تجهیزات، مانع پخش گرما در سالن می‌شود.
- سیستم گرمایش باید در ارتفاع استانداردی نصب شود. جهت و زاویه پرتاب باد را طوری تنظیم کنید که هوای گرم از بالای تجهیزات عبور کند و در فضا پخش شود.
- حداقل تا فاصله 3 متری دهانه خروجی دستگاه، نباید هیچ مانع فیزیکی وجود داشته باشد. در غیر این صورت، موانع یا دستگاه را جابه‌جا کنید.

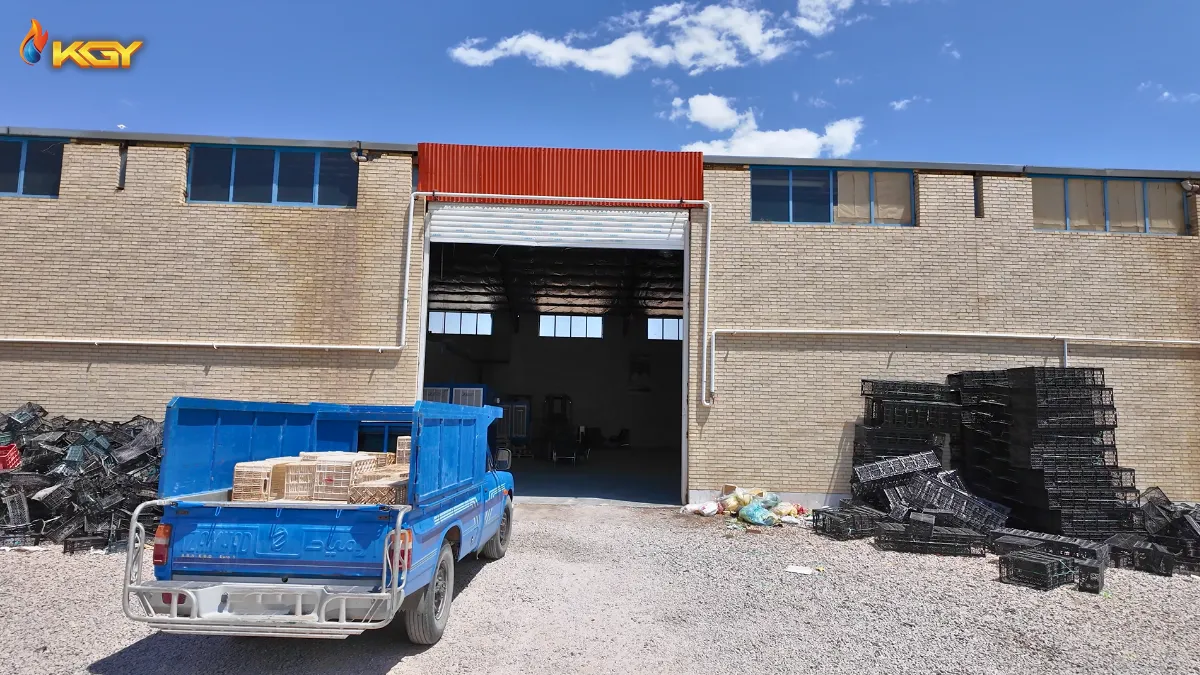

باز و بسته شدن درها؛ از دلایل اصلی دیر گرم شدن سالن صنعتی
- در سالن‌های صنعتی، با هر بار باز شدن درهای بارگیری و تردد لیفتراک، حجم زیادی هوای گرم خارج می‌شود. جای آن را فوراً هوای سرد پر می‌کند. با تکرار این روند، هیتر باید دائماً این اتلاف انرژی را جبران کند.
- برای حل این مشکل، تعداد و زمان باز ماندن درها را به حداقل برسانید یا درهای خودکار نصب کنید.
- نصب پرده هوای صنعتی بالای درها بسیار مؤثر است. پرده حرارتی با ایجاد یک دیواره حرارتی، مانع ورود حجم سنگین هوای سرد می‌شود.
ضعف عایق بندی و اتلاف حرارت سالن صنعتی
ردیف‌های وسیع پنجره‌ها، اتلاف حرارت هدایتی و تشعشعی بالایی دارند. درزهای ساختاری سوله و اتصالات ورق‌های فلزی نیز مسیرهای اصلی فرار گرما هستند.
گاهی برای خروج آلاینده‌های صنعتی، درهای بزرگ باید به‌صورت مقطعی باز بمانند. این موضوع باعث خروج سریع هوای گرم می‌شود.
نشانه‌های اتلاف حرارت بالای سالن صنعتی
- کارکرد طولانی و یکسره بخاری صنعتی
- افت سریع دمای سالن پس از خاموش شدن دستگاه
- سرد بودن محسوس سطوح داخلی دیوارها یا سقف
- حس شدن جریان هوای نفوذی از اطراف درها
- اختلاف دمای زیاد بین هوای داخل و بدنه ساختمان
برای رفع مشکل، تمام منافذ را درزگیری کنید. عایق کاری سقف را در اولویت بگذارید؛ چرا که بیشترین اتلاف حرارت همیشه از سقف اتفاق می‌افتد.

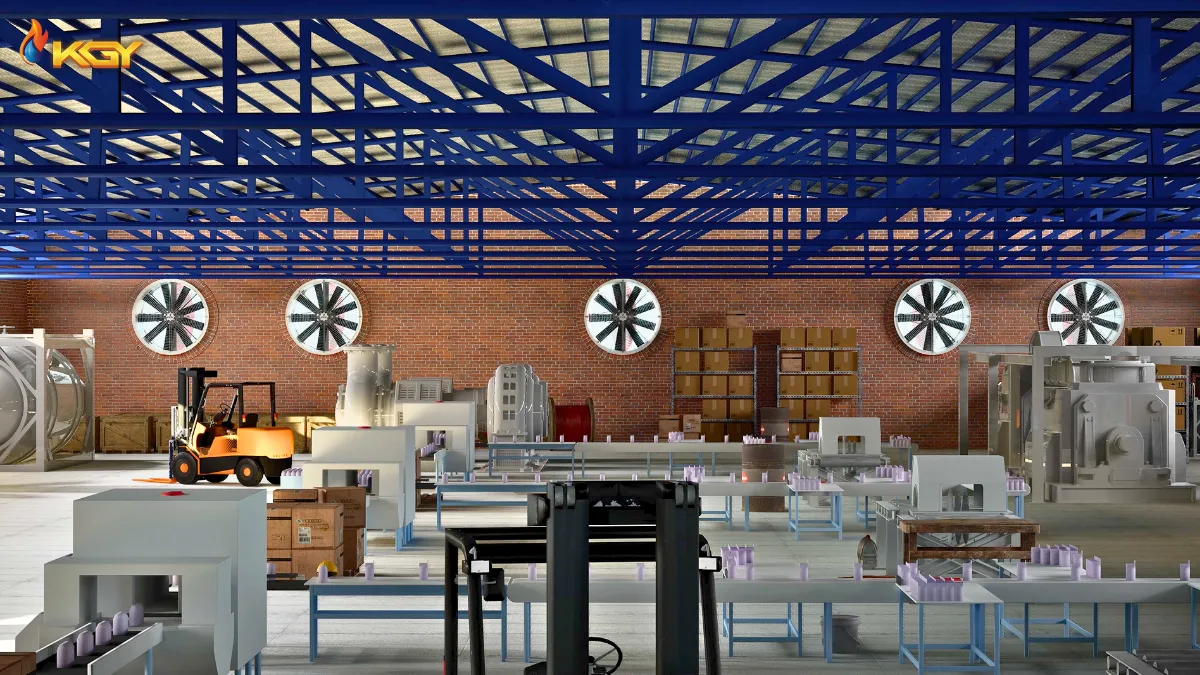

فشار منفی سالن تاثیر آن بر دیر گرم شدن سالن صنعتی
قدرت مکش اگزاست فن‌ها و هودهای ماشین آلات، در سالن فشار منفی ایجاد می‌کند. این مکش، هوای سرد بیرون را از لای درزها و زیر درها به داخل می‌کشد.
این جریان نفوذی، بار حرارتی سنگینی به هیترها تحمیل می‌کند. برای خنثی کردن این فشار منفی، باید هوای جبرانی تأمین کنید.
با ورود کنترل شده درصدی از هوای تازه از طریق دریچه‌های اینلت (Inlet)، فشار سالن مثبت شده و مشکل نفوذ هوای سرد برطرف می‌شود.
تاثیر تجهیزات و کف بتنی بر دیر گرم شدن سالن صنعتی
کف بتنی، ماشین آلات سنگین و خطوط تولید، جرم و ظرفیت گرمایی بالایی دارند. در ساعات اولیه استارت سیستم گرمایش، این اجسام مقداری از گرمای محیط را جذب می کنند تا به تعادل ترمودینامیکی برسند. به همین دلیل، دمای هوای سالن با تأخیر بالا می‌رود.

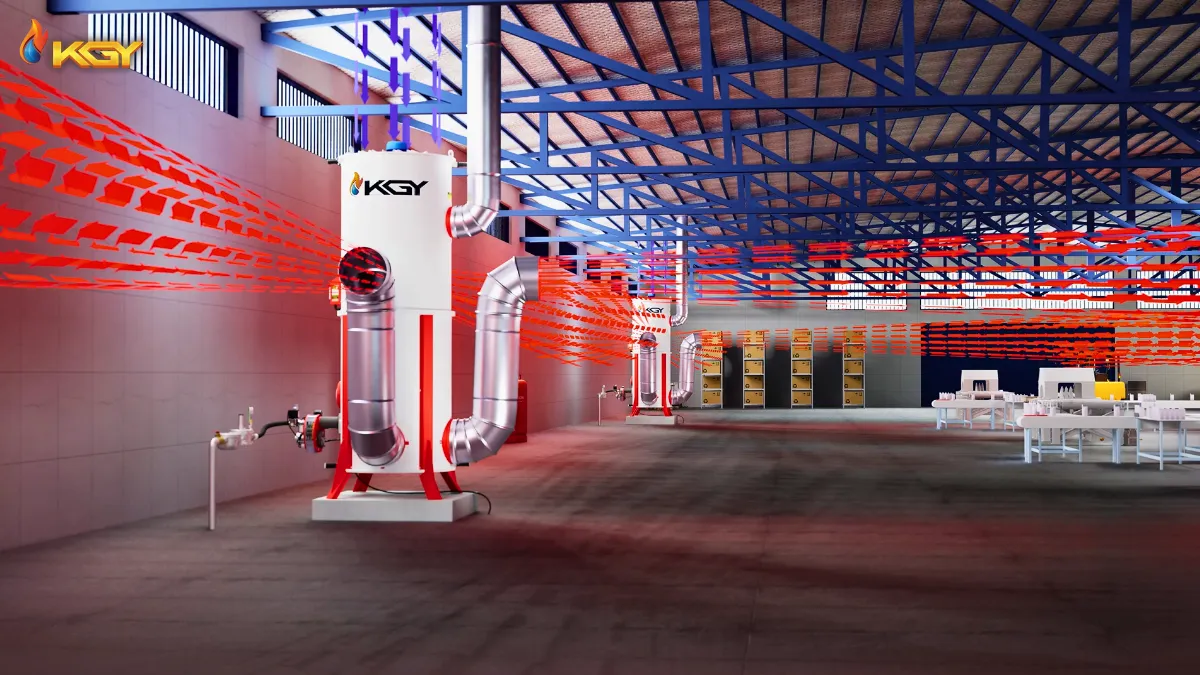

نکات مهم در مورد دیر گرم شدن سالن صنعتی
- تفاوت خرابی و کمبود ظرفیت: خرابی یعنی بخاری توان تولید ظرفیت اسمی را ندارد. کمبود ظرفیت یعنی دستگاه سالم است، اما ظرفیت آن جوابگوی بار حرارتی سالن نیست.
- کافی نبودن متراژ کف: در محاسبات، علاوه بر متراژ، حتماً حجم، ارتفاع، کیفیت عایق بندی، دمای بیرون و ورود هوای سرد را لحاظ کنید.
- تست خط گاز: فشار را فقط در زمان خاموشی مشعل نسنجید. افت یا نوسان فشار در حالت زیر بار و دبی ورودی به مشعل را چک کنید.
- سنسور دما: علاوه بر بررسی حسگر یا ترموستات، محل نصب و میزان خطای اندازه گیری آن را چک کنید.
- بررسی فن: به جای تمرکز بر پخش یکنواخت، دبی هوای عبوری و فشار استاتیک فن را هم چک کنید.
- افت فشار کانال کشی: طول کانال، قطر، تعداد زانوها و افت فشار حاصل از آن‌ها را در نظر بگیرید.
- کیفیت عایق بندی: وضعیت اتلاف حرارت از سقف، دیوارها، درها و منافذ نفوذ هوا را بررسی کنید.
- تاثیر روزهای سرد: در یخبندان محیط‌های صنعتی بار حرارتی بیشتری نیاز دارند. این بار اضافی، زمان گرمایش را طولانی می‌کند و ربطی به خرابی سیستم گرمایش ندارد.
- لایه بندی دمایی: تجمع هوای گرم زیر سقف و اختلاف دمای ارتفاع‌های مختلف را با خرابی هیتر اشتباه نگیرید.
- رعایت ایمنی: هرگونه تغییر در سیستم گرمایش صرفا و حتماً توسط تکنسین متخصص مورد تایید شرکت سازنده انجام شود.

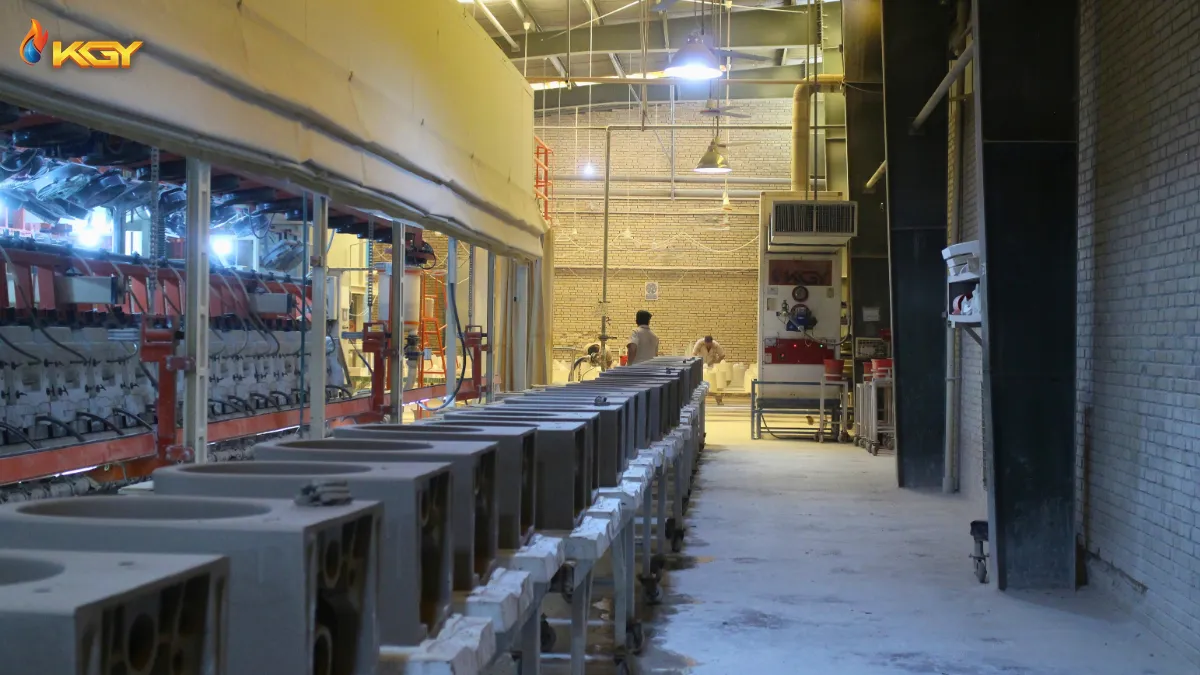

جمع بندی؛ چطور مشکل دیر گرم شدن سالن صنعتی را رفع کنیم؟
دیر گرم شدن سالن صنعتی معمولاً یک علت واحد ندارد. برای ریشه یابی، باید عملکرد سیستم گرمایش را در کنار شرایط سالن بررسی کرد.
اگر ظرفیت هیتر مناسب باشد اما فشار گاز، مشعل، فن، مسیر هوا یا سیستم کنترل دما ایراد داشته باشد، زمان گرمایش بالا می‌رود.
از طرفی، هیتر سالم هم در سالنی با عایق بندی ضعیف، درهای پر تردد یا بار حرارتی بیشتر از توان طراحی، نمی‌تواند دما را به موقع بالا ببرد.
با چکاپ مرحله به مرحله موارد ذکر شده، در اکثر مواقع می‌توانید بدون هزینه‌های سنگین، زمان رسیدن سالن به دمای مطلوب را به حداقل برسانید.
