جت هیتر چیست؟ نصب جت هیتر چگونه است؟ آیا خودم میتوانم جت هیتر را نصب کنم؟ اینها سوالات متداول در مورد نصب جت هیتر است که در این مقاله جامع از وبسایت کولاک گستر یزد به آنها پرداختهایم.
نصب جت هیتر یکی از مهمترین مراحل استفاده از این سیستم گرمایشی است که نیاز به دقت و رعایت استانداردهای ایمنی دارد. این فرآیند شامل انتخاب محل مناسب، آمادهسازی محل نصب، انجام اتصالات و تست اولیه دستگاه است. در این مقاله از وبسایت کولاک گستر یزد، دستورالعمل نصب و راه اندازی جت هیتر برای راهنمایی شما مصرف کننده گرامی گردآوری شده است تا علاوه بر آشنایی با طریقه روشن کردن جت هیتر، با اصول نگهداری، عملکرد و جزئیات کلی تابلوبرق آن آشنا شوید.
* لازم به ذکر است که تمامی کارهای مربوط به نصب، نگهداری و تعمیر جت هیتر باید توسط نیروهای متخصص (نصاب، برقکار، اپراتور و تکنیسین) انجام شود. بنابراین این مقاله برای افراد غیر متخصص صرفا جنبه اطلاعاتی دارد.
جت هیتر چیست و چگونه کار میکند؟
جت هیتر یا بخاری موشکی که نوعی کوره هوای گرم شعله غیر مستقیم است، برای گرم کردن سریع و موثر فضاهای بزرگ مانند سولهها، کارگاهها، گلخانهها، مرغداریها و سالنهای ورزشی استفاده میشود. جت هیتر با ایجاد یک جریان قدرتمند هوای گرم، محیط را به سرعت گرم کرده و دمای آن را به سطح دلخواه میرساند.

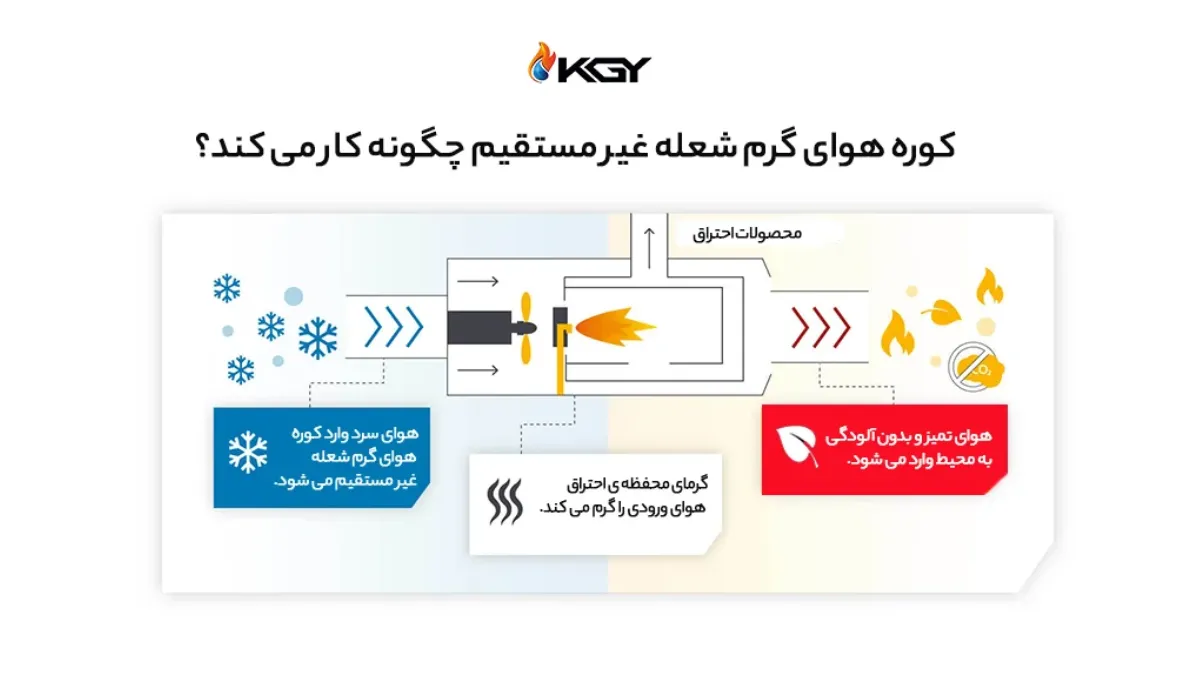

نحوه عملکرد جت هیتر
- مکش هوای سرد: هوای سرد به واسطه فن آکسیال یا محوری به داخل هیتر کشیده میشود.
- احتراق سوخت: در داخل جت هیتر، سوختهایی مانند گازوئیل و گاز سوزانده شده و گرمای زیادی تولید میکند.
- گرم کردن هوا: هوای سرد مکیده شده با گرمای تولید شده در تماس قرار میگیرد و به شدت گرم میشود.
- پخش هوای گرم: هوای گرم تولید شده با فشار زیاد از دهانه خروجی جت هیتر به بیرون پرتاب شده و فضا را گرم میکند.
حال که با تعریف جت هیتر، نحوه عملکرد آن آشنا شدیم، نوبت آن است که به مراحل نصب و نگهداری این نوع بخاری صنعتی بپردازیم. با ما همراه باشید.
بیشتر بخوانید: مقایسه کوره هوای گرم شعله مستقیم و غیر مستقیم: کدام نوع مناسب تر است؟
تجهیزات الکتریکی جت هیتر
- تمامی کارهای مربوط به نصب جت هیتر، نگهداری و تعمیر آن باید توسط نیروهای متخصص انجام شود.
- پیش از انجام کارهای نصب جت هیتر و نگهداری و تعمیر آن، حتما اتصال جت هیتر را از برق قطع کنید.
- پیش از راه اندازی جت هیتر، تمامی سیمکشیهای الکتریکی را بررسی کنید و از سلامت آنها اطمینان حاصل کنید.
- پیش از روشن کردن جت هیتر تمامی سیمکشیهای آسیب دیده را تعویض کنید.
- از طریق متخصصین برق، هرگونه جت هیتر یا سیمکشی آسیب دیده را از سیستم خارج کرده و در صورت نیاز آن را تعویض کنید.
- هنگام بیرون آوردن دوشاخه برق یا سوکت از پریز، سیم برق را نکشید.
- از پوشاندن موتور جت هیتر خودداری کنید. پوشاندن الکتروموتورها میتواند دما را بالا ببرد که این امر موجب آسیب جت هیتر و آتش سوزی احتمالی میشود.
نگهداری جت هیتر
- نگهداری، تعمیر و تنظیف جت هیتر باید حتما در زمان خاموش بودن جت هیتر و توقف الکتروموتور انجام شود در زمان اصلاح نواقص جزئی نیز باید به این نکته توجه شود.
- اگر خطر آسیب دیدن دست وجود دارد از دستکشهای محافظ استفاده کنید.
- بعد از انجام عملیات تعمیر مصرف کننده باید از کارکرد جت هیتر دو موتوره رضایت داشته باشد. تجهیزات فنی را تا زمانی که از انجام تمامی نکات ایمنی اطمینان حاصل نکرده اید نباید مجددا راه اندازی کنید.
- مشخصات فنی دقیق قطعات یدکی باید از طریق شرکت سازنده ارائه شده باشد و باید حداقل ویژگیهای کیفی مورد نظر را داشته باشند، این مورد برای اطمینان از اصل بودن قطعات کاربرد دارد .
تجهیزات ایمنی و کنترلی جت هیتر
استفاده از سیستم کنترل مجهز به تجهیزات ایمنی عملکرد ایمن جت هیتر را تضمین میکند. در ادامه این مقاله از وبسایت کولاک گستر یزد در مورد نصب جت هیتر، تجهیزاتی که به منظور جلوگیری از بروز حوادث خطرناک و آسیب در جت هیتر تعبیه شدهاند را معرفی کردهایم:
پمپ گازوییل: برای انتقال گازوئیل به سوخت پاش و تامین فشار لازم گازوئیل پشت نازل ها از پمپ گازوییل استفاده شده است.
کلید انتخاب حالت: از کلیدهای صفر و یک به منظور راه اندازی مستقل فن در مواقع نیاز به تهویه محل بدون گرمایش و کلید قرار دادن دستگاه در حالت خودکار برای راه اندازی اتوماتیک مشعل و فن استفاده میشود.
شیر گاز: وظیفه قطع و وصل گاز ورودی به جت هیتر را بر عهده دارد.
فیلتر گازوییل: برای جلوگیری از ورود ناخالصیها به پمپ مشعل و مسدود شدن نازل از فیلتر گازوئیل استفاده شده است.
دستگیره: دستگیرههای مخصوص تاشو، جهت جا به جایی راحت و ایمن در هنگام نصب جت هیتر میباشند.
کنترلر فشار هوا: این قطعه برای اطمینان از عملکرد صحیح فن مشعل است و در صورتی که میزان هوای ورودی جت هیتر به حد نصاب لازم نرسد، جریان گاز یا گازوئیل جت هیتر را به صورت خودکار قطع میکند. این کار از جمع شدن گاز در محفظه احتراق و امکان خطرات جدیتر جلوگیری میکند.
رله مشعل: واحد کنترل احتراق (BCU) وظیفه کنترل فرآیند احتراق را به عهده دارد و در مواقع بروز مشکل شعله را خاموش و با پیغام بروز خطا، اطلاع رسانی میکند.
کنتاکتور 12 آمپر: کنتاکتور برای کنترل بارهای مختلف شامل الکتروموتور، مدارات و سایر تجهیزات الکتریکی استفاده میشوند.
میکروسوئیچ: وظیفه کنترل کارکرد فن جت هیتر را بر عهده دارد تا اگر خاموش بود از روشن شدن مشعل و آتش سوزی جلوگیری کند. توجه: تعداد جت هیتر مورد نیاز به اندازه و شکل فضای مورد نظر، دمای مطلوب و شرایط آب و هوایی منطقه شما بستگی دارد، جهت مشاوره و راهنمایی میتوانید با کارشناسان کولاک گستر یزد تماس بگیرید.
راهنمای نصب جت هیتر
برای نصب جت هیتر به نکات زیر توجه کنید:

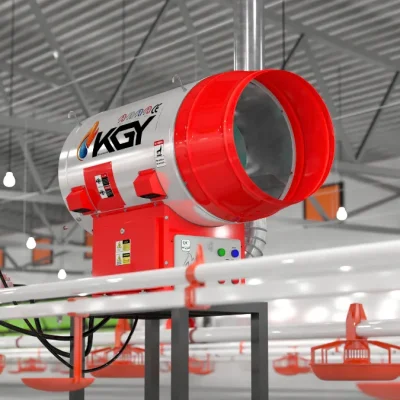

- جت هیتر را در محل خود روی پایه مستحکم نصب کنید. طوری که هنگام کارکردن، هیتر هیچ گونه لرزشی نداشته باشد. همچنین میتوانید جت هیتر را به کمک سه عدد زنجیر یا کابل محکم از یک سقف مستحکم آویزان کنید.
- ارتفاع پایه جت هیتر باید حداقل 1 متر از سطح زمین باشد.
- در صورتی که جت هیتر در کنار دیوار نصب میشود باید از هر طرف حداقل 1 متر با دیوار فاصله داشته باشد.
- در مسیر ورودی هوای فن اصلی و فن مشعل و همچنین در مسیر خروجی، نباید مانعی وجود داشته باشد.
- از قرار دادن جت هیتر در محیطهایی با احتمال آتش سوزی خودداری کنید.

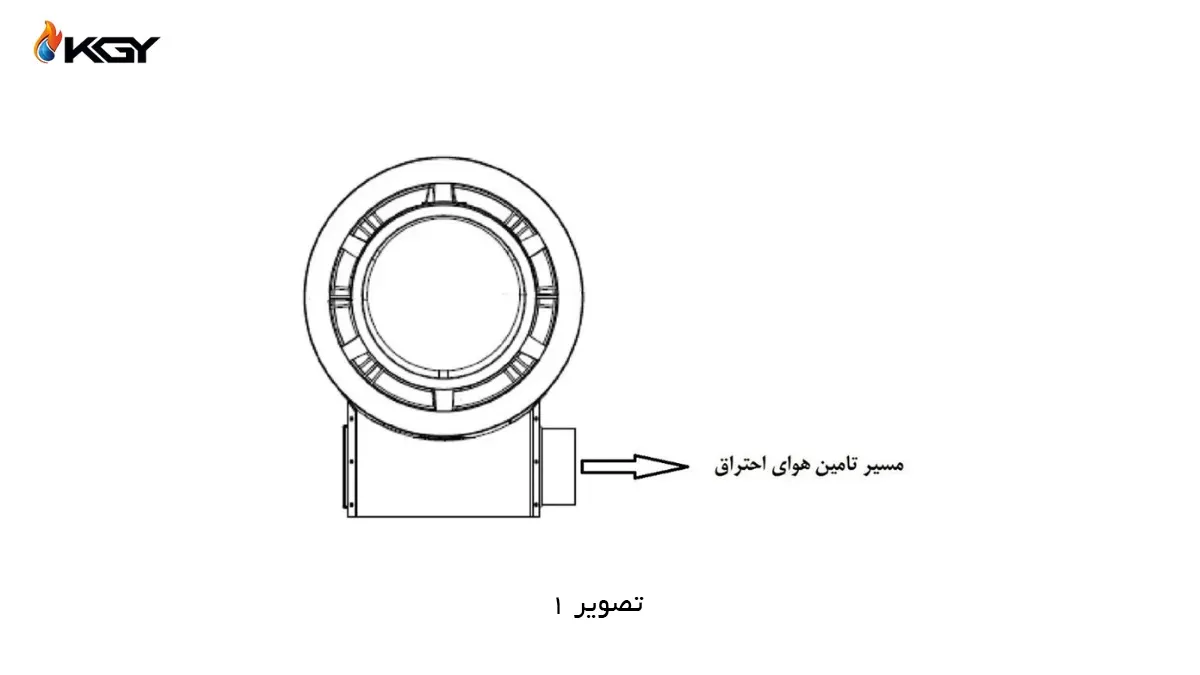

- هوای ورودی مورد نیاز برای احتراق باید از طریق یک کانال خرطومی با قطری برابر قطر ورودی هوای مشعل هیتر از خارج از سالن تامین شود. در صورتی که این کانال نصب نشود هوای احتراق تحت تاثیر مکش فن اصلی جت هیتر قرار میگیرد .
بیشتر بخوانید: راهنمای گام به گام نصب و راه اندازی هیتر صنعتی
الزامات نصب جت هیتر
- اهمیت تهویه: در مواردی که از حساسیت پایینتری برخوردار است و سالن محل نصب جت هیتر دارای سیستم تهویه دائمی و کارآمد باشد، میتوان بدون اتصال این کانال مستقیما از اکسیژن موجود در سالن جهت احتراق مشعل استفاده کرد. بدیهی است در محیطهای حساس نظیر مرغداریها و محیطهای صنعتی بسته این امر امکانپذیر نیست.

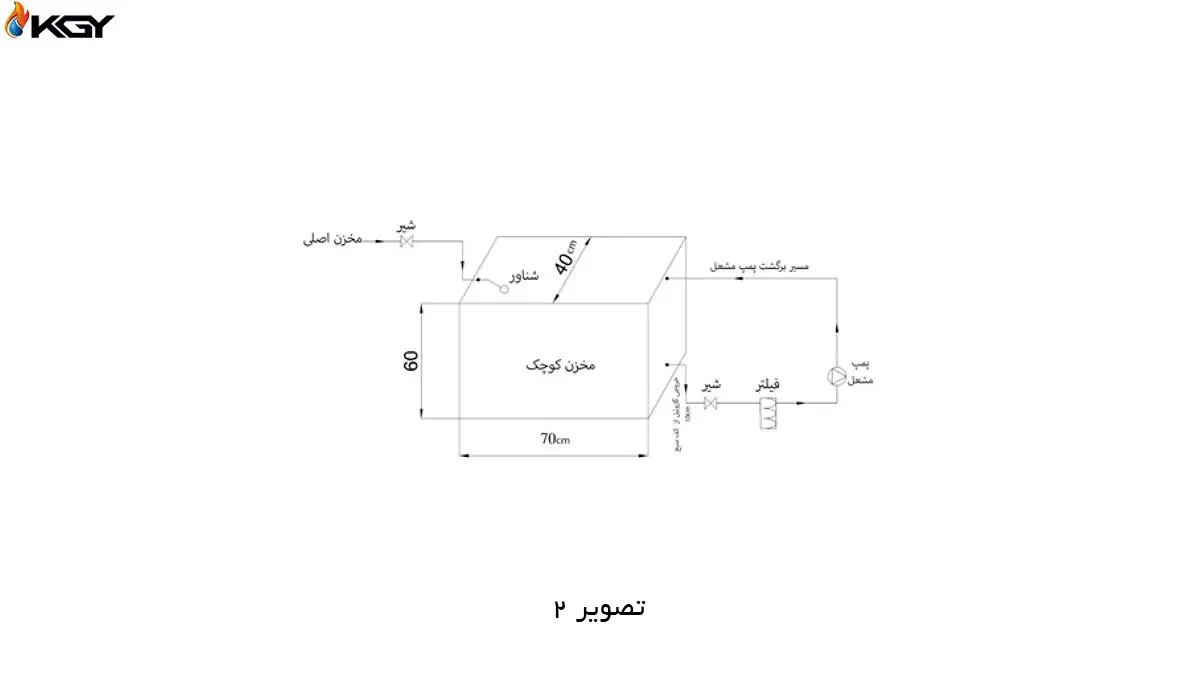

بیشتر بخوانید: تهویه در مرغداری : راهنمای جامع تهویه مرغداری - نصب جت هیتر گازوئیلی: برای نصب جت هیترهای گازوئیل سوز باید توجه شود که سطح مخزن گازوئیل باید بالاتر از سطح پمپ گازوئیل جت هیتر باشد (در هر دو حالت نصب زمینی و آویز). در غیر اینصورت سوخترسانی به صورت کامل صورت نگرفته و پمپ گازوئیل و الکتروموتور مشعل آسیب میبیند.
- استاندارد بودن: توجه شود که در تمامی نمونهها، اتصالات سوخت ورودی چه گاز، چه گازوئیل باید استاندارد بوده و توسط متخصص با تجهیزات کاملا استاندارد صورت بگیرد.
- نصب جت هیتر دوگانه سوز: برای نصب جت هیتر دوگانه سوز حتما توجه شود که هنگام استفاده در حالت گازی، ورودی گازوئیل جت هیتر نباید قطع شود زیرا در این صورت پمپ گازوئیل بدون سیال کار میکند و در زمان کوتاهی خراب میشود.
- اتصال گازوئیل: در صورتی که امکان اتصال دائمی گازوئیل به جت هیتر وجود ندارد، باید اتصال پمپ و شافت موتور را جدا کرد. در ادامه مراحل جدا کردن پمپ و شافت موتور را ذکر کردهایم:

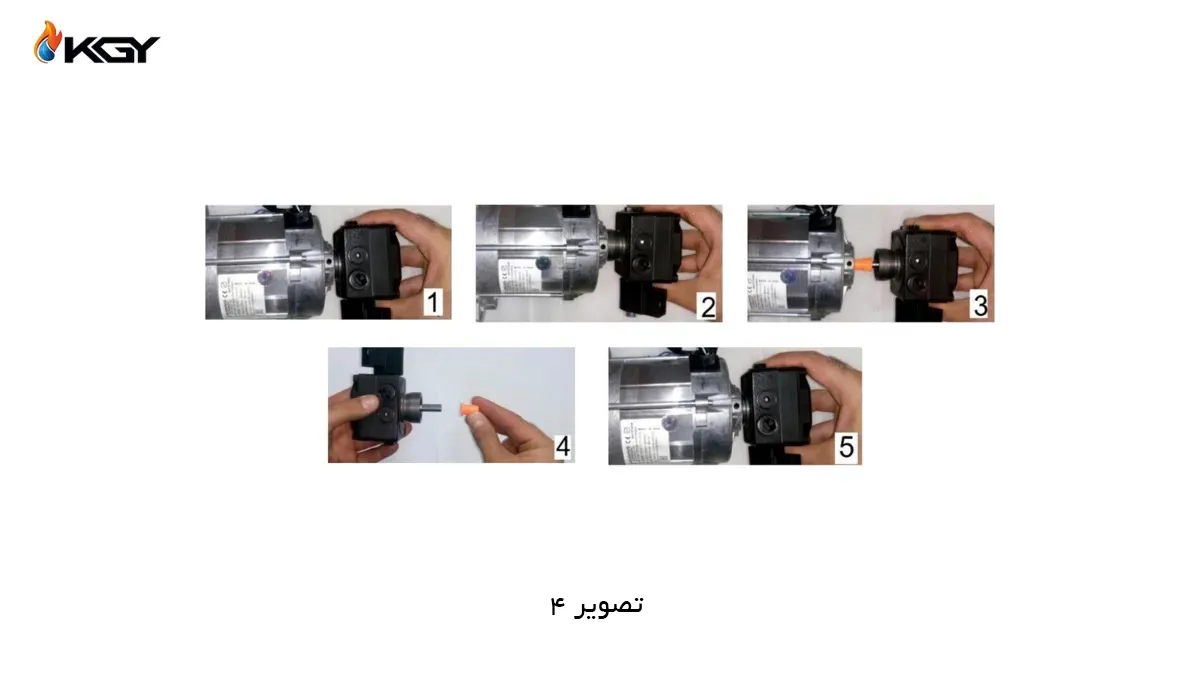

- پیچ هایی که پمپ را به شافت موتور مشعل متصل کرده است، شل کنید (تصویر 4 قسمت 1)

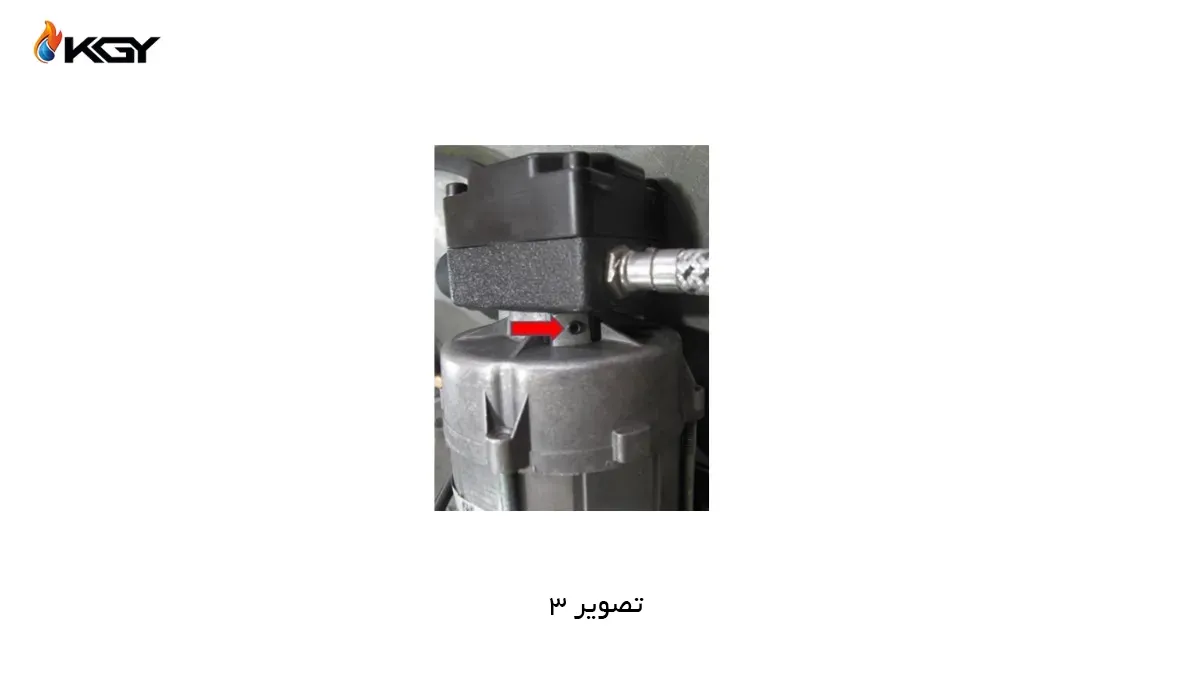

- پمپ به وسیله 3 عدد پیچ به شافت موتور متصل شده است که محل پیچها را در تصویر زیر میبینید.
- پمپ را به جهت خلاف موتور بکشید تا اتصال شافت به پمپ در حالت خلاص قرار بگیرد (تصویر 4 قسمت 2)
- پمپ را از موتور جدا کنید و قطعه متصل کننده پمپ به موتور (کوپلینگ پلاستیکی) را جدا کنید (تصویر 4 قسمت 3 و 4)
- پمپ را دوباره در جای خود نصب کنید و پیچها را سفت کنید.
- برای این کار ابتدا پیچها را شل کرده، پمپ را به محل قبلی برگردانید و پیچها را سفت کنید. فقط توجه شود که در این قسمت پیچ ها باید به طور همزمان سفت شوند. یعنی متناوبا به صورت تدریجی هر سه پیچ با هم سفت شوند در غیر این صورت پمپ به صورت مستقیم در جای خود قرار نمیگیرد و این امر سبب آسیب رسیدن به پمپ میشود.
در صورتی که مجددا قصد استفاده از هیتر در حالت گازوئیلسوز را داشته باشید، باید دوباره اتصال کوپلینگ را وصل کنید. برای این کار پیچها را شل کنید، پمپ را به محل قبلی برگردانید و پیچها را سفت کنید؛ فقط توجه شود که در این قسمت پیچها باید به طور همزمان سفت شوند یعنی متناوبا به صورت تدریجی هر سه پیچ با هم سفت شوند؛ در غیر این صورت پمپ به صورت مستقیم در جای خود قرار نمیگیرد و این امر سبب آسیب رسیدن به پمپ میشود.
اتصالات جت هیتر
- کار بر روی جت هیتر از جمله نصب، تعمیر و تنظیم تبدیل ورودی گاز و اتصال به سیستم برق و گاز شهری باید از طریق سرویس کاران باتجربه و با استفاده از اتصالات مرغوب و استاندارد انجام شود.
- در هنگام نصب جت هیتر باید به قوانین شرکتهای برق و گاز منطقه خود توجه کنید.
- قبل از نصب جت هیتر، با هماهنگی شرکت گاز منطقه حتما بررسی کنید که شرایط توزیع گاز شهری و نوع و فشار گاز با تنظیمات جت هیتر مطابقت داشته باشد.
تست اولیه هیتر موشکی
اکنون پس از اتمام نصب جت هیتر یا هیتر موشکی، موقع آن است که یک تست اولیه بر روی جت هیتر انجام شود. مراحل تست اولیه را در زیر برای شما ذکر کردهایم:
- بررسی نشتی گاز: با استفاده از محلول کف، تمامی اتصالات گاز را بررسی کنید تا از عدم وجود نشتی اطمینان حاصل شود.
- روشن کردن جت هیتر: هیتر را روشن کرده و عملکرد آن را بررسی کنید.
- بررسی دمای خروجی: دمای هوای خروجی از جت هیتر را بررسی کنید تا مطمئن شوید که هیتر به طور صحیح کار میکند.
- بررسی صدا و لرزش: هیتر نباید صدای غیرعادی یا لرزش داشته باشد.
توجه: نصب جت هیتر یک کار تخصصی است و بهتر است توسط افراد آموزش دیده انجام شود. در صورت عدم اطمینان، حتماً از یک تکنسین مجرب کمک بگیرید.
تا اینجای این مقاله از وبسایت کولاک گستر یزد با نصب و تست اولیه جت هیتر آشنا شدید. حال نمونه ای از کنترل پنل یک جت هیتر 100 هزار برای شما معرفی کرده و کاربرد کلیدهای مختلیف آن را برای شما ذکر میکنیم.

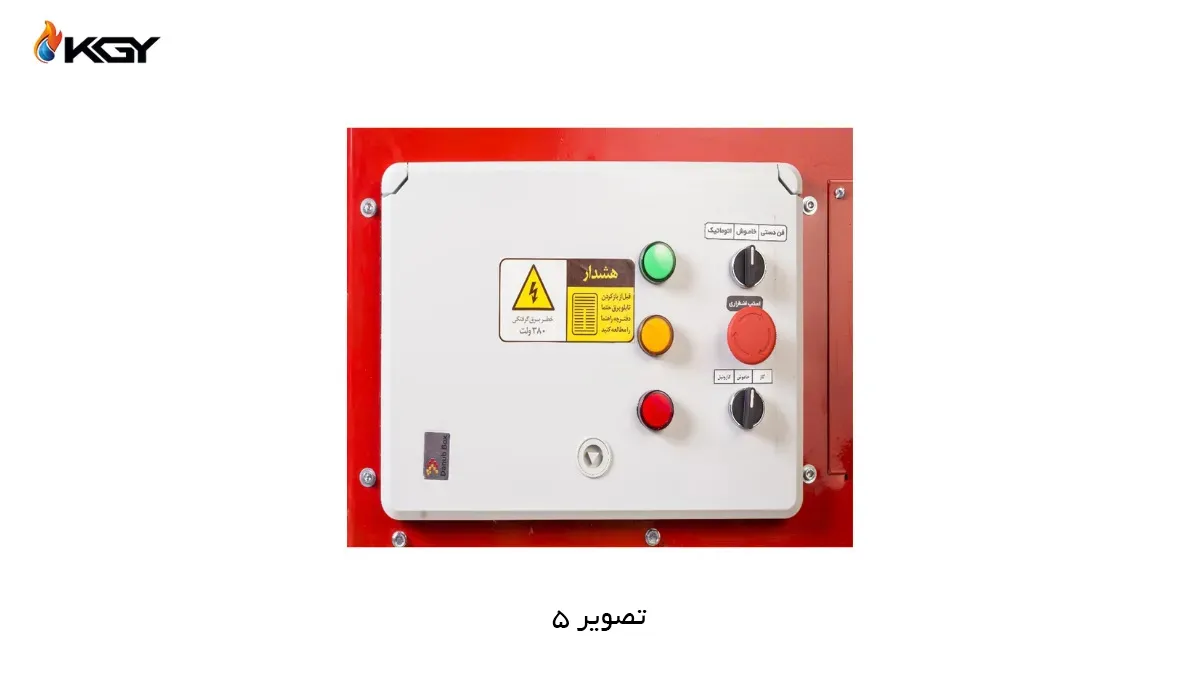

تابلو برق جت هیتر
- کلید اتوماتیک: با چرخاندن این کلید به سمت راست، جت هیتر به صورت خودکار شروع به کار میکند. یعنی مشعل و فن اصلی راهاندازی میشود. برای خاموش کردن جت هیتر در شرایط عادی، این کلید را به سمت چپ بچرخانید.
- سیگنال ولتاژ: در صورت روشن بودن این کلید، برق جت هیتر وصل است.
- کلید فن دستی: با چرخاندن این کلید به سمت راست، فن اصلی جت هیتر بدون روشن شدن مشعل شروع به کار میکند. در این حالت جت هیتر مانند ونتیلاتور عمل میکند و برای تهویه و گردش هوا می تواند استفاده شود.
- چراغ سیگنال: در صورتی که جت هیتر روشن باشد و بدون مشکل کار کند، چراغ آبی روشن خواهد شد و در صورت بروز خطا و توقف ناخواسته جت هیتر چراغ قرمز روشن میشود و در اسرع وقت برای رفع عیب باید اقدام شود.
در تصویر زیر مدار فرمان مشعل گازی یک نمونه جت هیتر را مشاهده میکنید.
نکته:
در صورت قطع برق در حین کار احتمال آسیب رسیدن به کوره وجود دارد، برای اجتناب از خطر احتمالی وجود منبع برق اضطراری الزامیست.
راه اندازی جت هیتر
نحوه راهاندازی جت هیتر به شکل زیر است:
- پس از انجام صحیح گامهای قبل، برق ورودی را وصل نمایید.
- در صورتی که برای قطع و وصل کردن جت هیتر قصد استفاده از ترموستات محیطی را دارید، آن را وصل کنید.
- با کلید دو حالته انتخاب سوخت روی درب تابلو برق، نوع سوخت را انتخاب کنید ( مخصوص هیترهای دوگانه سوز)
- کلید دو حالته روی بدنه را روی حالت اتوماتیک قرار دهید و صبر کنید جت هیتر روشن شود (توجه شود در نمونههای دوگانهسوز قبل از این کار باید سوخت مورد نظر را با کلید تعبیه شده روی جت هیتر انتخاب کنید)
خاموش کردن جت هیتر
• در صورتی که از ترموستات محیطی استفاده میکنید، قطع و وصل جت هیتر به صورت خودکار و با توجه به دمای محیط انجام میشود و همواره بعد از خاموشی جت هیتر امکان روشن شدن مجدد وجود خواهد داشت، لذا در صورتی که جت هیتر با فرمان ترموستات محیطی خاموش شده است و قصد دارید جت هیتر در حالت خاموش بماند، کلید سه حالته روی درب تابلو برق (کلید فن دستی – خاموش – اتوماتیک) را روی حالت خاموش قرار دهید.
• در صورتی که از ترموستات محیطی استفاده نمیکنید برای خاموش کردن کافیست، کلید سه حالته روی درب تابلو برق (کلید فن دستی – خاموش – اتوماتیک) را روی حالت خاموش قرار دهید.
• همواره توجه شود کلید قطع اضطراری جهت خاموش کردن جت هیتر در شرایط بحرانی است و به هیچ عنوان نباید برای خاموش کردن هیتر در شرایط عادی از آن استفاده شود .
• در هنگام روشن بودن جت هیتر به هیچ عنوان روبروی آن و در برابر شعله قرار نگیرید. ضروریست تا فاصله ۳ متری از دهانه خروجی هیتر هیچ مانعی وجود نداشته باشد.
سرویس جت هیتر
نگهداری صحیح و منظم از جت هیتر، به اندازه نصب صحیح جت هیتر اهمیت دارد. با انجام اقدامات نگهداری دورهای، میتوانید از عملکرد بهینه هیتر، افزایش طول عمر آن و کاهش هزینههای تعمیر و نگهداری اطمینان حاصل کنید. جت هیتر حداقل به صورت سالیانه باید توسط متخصص بررسی و تنظیم شود. در بازه های زمانی مناسب باید سرویس و گرد و خاک جت هیتر به طور کامل گرفته شود. در این روند از آب استفاده نکنید. جت هیتر را با استفاده از کمپرسور باد تمیز کنید.
- از آب برای تمیزکردن جت هیتر استفاده نکنید.
- تنظیف نامناسب میتواند موجب آسیب رسیدن به جت هیتر شود.
- برق اصلی را قطع کنید.
- تمامی مراحل سرویس و نگهداری باید توسط افراد آموزش دیده و مورد تایید کارخانه انجام شود.
- عملکرد مشعل و الکتروموتور را هر دو ماه یک بار چک کنید.
- نازل مشعل را هر شش ماه یک بار چک کنید و در صورت رسوب گرفتگی اقدام به تعویض آن نمایید.
- ترموکوپل را هر شش ماه یک بار چک کنید و در صورت خرابی آن را تعویض کنید.
- فیلتر گازوئیل را به صورت دورهای نظافت کنید و از سالم بودن آن اطمینان حاصل نمایید و پس از یک سال آن را تعویض کنید.
- اتصالات الکتریکی سیمها و ترمینالها، وایرها و ترموکوپل را به طور منظم بررسی کرده و از محکم بودن آنها اطمینان حاصل کنید.
- تابلو برق را به صورت سالیانه آچارکشی کنید و از سفت بودن پیچ ها و اتصالات اطمینان حاصل نمایید.
- از ورود آب و گرد و غبار داخل تابلو برق جلوگیری کنید و در صورت مشاهده بعد از قطع جریان برق ورودی، تابلو را کاملا تمیز و خشک کنید.
- در تمامی موارد فوق الزامیست تشخیص و رفع عیب توسط سرویس کاران مجاز انجام شود.
نکته مهم:
در سالنهای پرورش دام و طیور، انباشت کود موجب تشکیل گازهایی سمی و خطرناک مانند هیدروژن سولفید (گاز فاضلاب، گاز ترش) و متان میشود. این امکان وجود دارد که در زمان زیر و روکردن و شستن کودها این گازها خطرآفرین شوند و در صورت وجود آتش ممکن است انفجاری بزرگ اتفاق بیفتد. برای جلوگیری از حوادث خطرناک پیش از جابه جایی و شستن کود، دستگاه های حرارتی را خاموش کنید. در زمان انباشت کود بیرون از محیط، درها را ببندید. تهویه و هوارسانی محیط را به طور پیوسته انجام دهید.

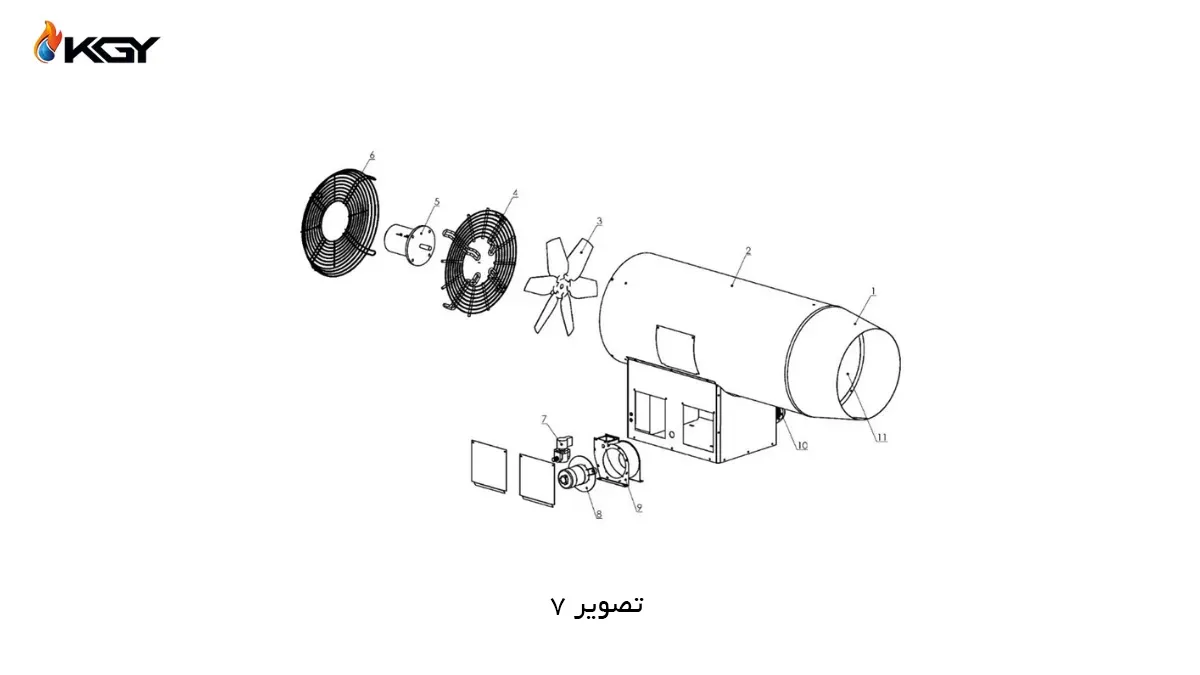

لیست قطعات جت هیتر
| 1 | مخروطی بدنه | 7 | شیر برقی |
| 2 | بدنه | 8 | موتور مشعل |
| 3 | فن (آکسیال) | 9 | حلزونی مشعل |
| 4 | نگهدارنده موتور | 10 | دریچه ورودی هوا |
| 5 | موتور | 11 | مبدل حرارتی |
| 6 | محافظ |
تجهیزات جانبی نصب جت هیتر

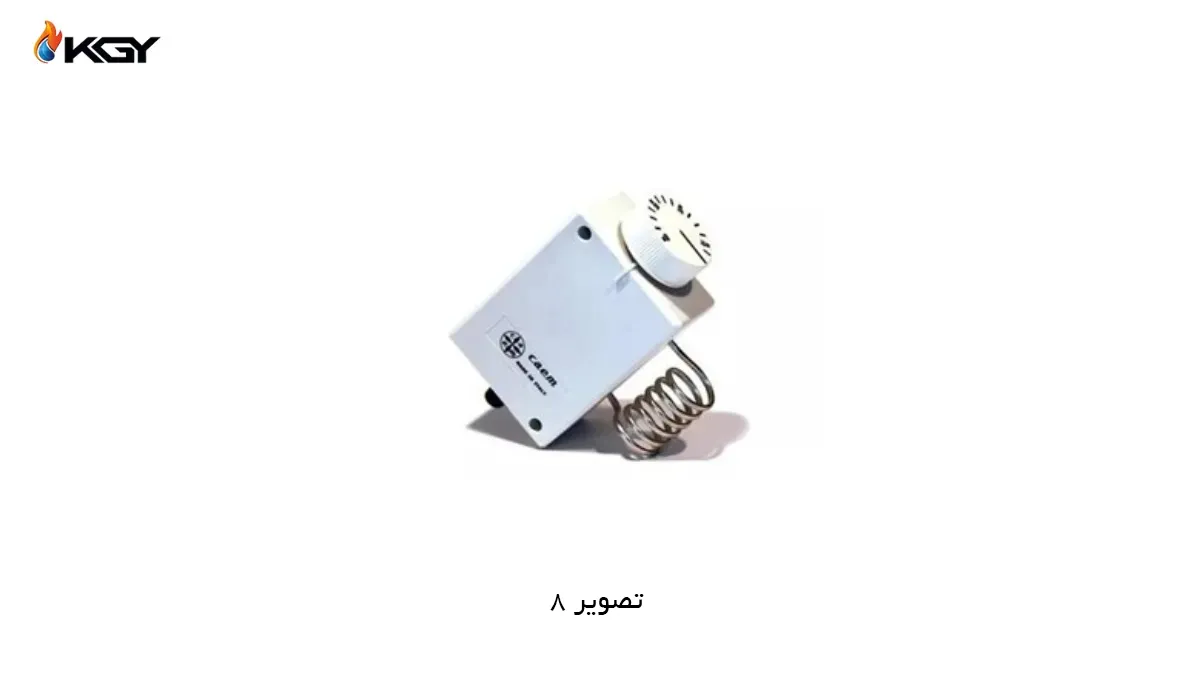

ترموستات محیطی
برای تنظیم دما یک محیط میتوان از ترموستات محیطی استفاده کرد. ترموستات محیطی با فرمان دادن به جت هیتر، دمای محیط را روی یک مقدار دلخواه ثابت نگه میدارد؛ این کار علاوه بر خودکار کردن عملکرد جت هیتر ها تاثیر چشمگیری در کاهش میزان مصرف انرژی دارد .

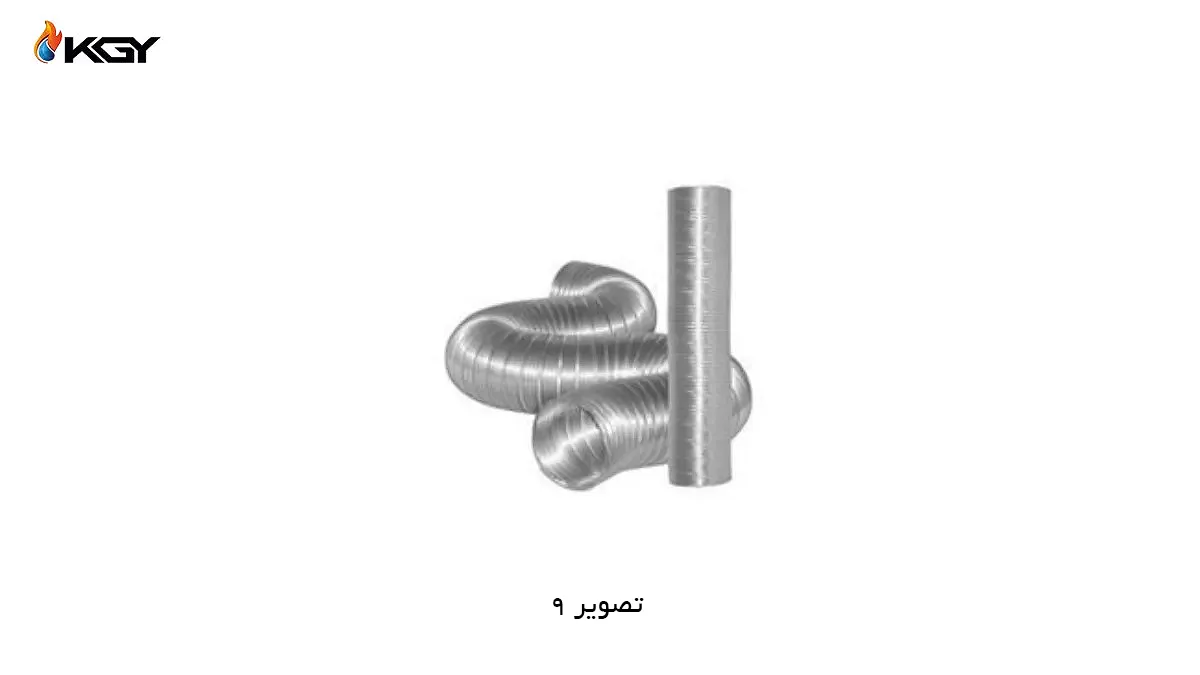

لوله ی خرطومی انتقال هوا
لوله خرطومی، نوعی لوله است که بدنه ای خرطومی شکل دارد و به همین دلیل دارای انعطاف پذیری بالایی است. از لوله خرطومی برای تامین هوای ورودی به مشعل استفاده میشود. حتما میبایست قبل از روشن کردن جت هیتر این تجهیز نصب شود، زیرا هوای اطراف جت هیتر به دلیل مکش بالای فن باعث اختلال در هوای ورودی مشعل شده و شعله به درستی تشکیل نمیشود. همچنین به دلیل امکان مکش هوا از لوله اگزوز در داخل دیگ در صورت عدم تعبیه این تجهیز در ورودی هوا امکان انفجار وجود دارد دقت شود در انتخاب لوله خرطومی، قطر لوله خرطومی هوا با قطر ورودی هوای مشعل برابر باشد.
نتیجه گیری:
نصب صحیح جت هیتر برای بهینهسازی گرمایش محیطهای صنعتی و کشاورزی حیاتی است. در این مقاله از وبسایت کولاک گستر یزد، مراحل نصب، راهاندازی و نکات نگهداری این تجهیزات را بررسی کردیم. امیدواریم مطالعه این مقاله به اطلاعات شما در مورد جت هیتر افزوده باشد. فراموش نکنید که نصب جت هیتر یک کار تخصصی است و حتما باید توسط سرویسکاران با تجربه و مورد تایید شرکت سازنده جت هیتر انجام شود. در صورتی که برای خرید، نصب و نگهداری از جت هیتر یا هیتر موشکی نیاز به مشاوه دارید، با ما تماس بگیرید.
