انتخاب میان فن کوپل مستقیم (Direct Drive) و فن تسمهای (Belt Drive) تصمیمی حیاتی در طراحی سیستمهای تهویه صنعتی است. هر دو فن صنعتی مزایای متمایزی را ارائه میدهند. درک تفاوتها و شباهتهای آنها برای انتخابی آگاهانه ضروری است.
در فن تسمهای از پولی و تسمه برای انتقال نیرو الکتروموتور به پروانه استفاده میشود. در مقابل، در فن کوپل مستقیم (یا درایو مستقیم)، فن بدون واسطه به شفت موتور متصل میشود.
در این مقاله، مزایا و معایب فنهای تسمهای و کوپل مستقیم بررسی میشود و بهترین انتخاب به شما معرفی میگردد.

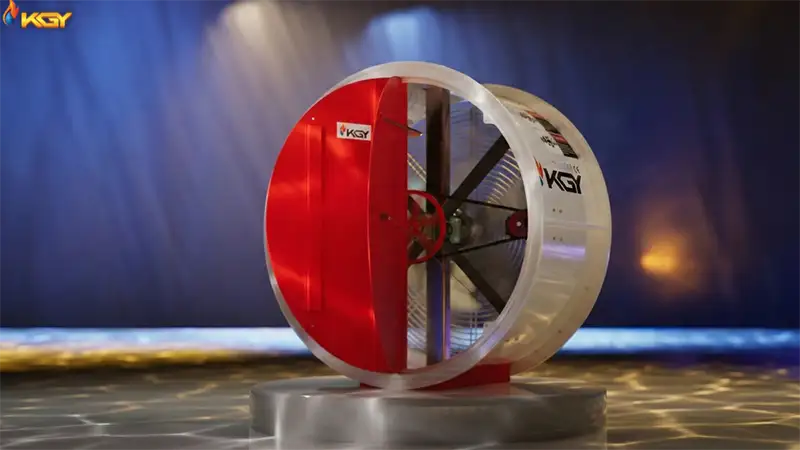

فن تسمهای چیست و نحوه عملکرد آن چگونه است؟
فن تسمهای نوعی فن مکانیکی است که از سیستم تسمه و پولی برای انتقال نیرو از موتور به پروانه استفاده میکند. موتور فن به یک پولی (پولی سرموتور) متصل است.
این پولی از طریق یک تسمه به پولی پره (که به شفت فن صنعتی متصل است) وصل میشود. این ساختار امکان انتقال کارآمد انرژی چرخشی از موتور به پرههای اگزاست فن را فراهم میسازد.
🔴بیشتر بخوانید: “فن خروجی هوا یا اگزاست فن چیست؟ کاربرد، مزایا و انواع مختلف اگزاست فن”
اجزای اصلی فن تسمهای و نقش هر کدام
اصل کار یک فن تسمهای بر پایه انتقال نیرو از طریق سیستم تسمه و پولی استوار است. اجزای اصلی یک فن تسمهای عبارتند از:
الکتروموتور: موتور فن صنعتی، توان چرخشی اولیه مورد نیاز برای به حرکت درآوردن پروانه را تأمین میکند. این موتور معمولاً یک موتور الکتریکی است. بسته به کاربرد و نیاز به برق، موتور میتواند تکفاز یا سهفاز باشد.
پولی سر موتور: این پولی به شفت موتور متصل است و وظیفه انتقال قدرت چرخشی از موتور به تسمه را بر عهده دارد.
تسمه: تسمه یک حلقه انعطافپذیر است که پولی محرک را به پولی متحرک متصل میکند. رایجترین انواع تسمههای مورد استفاده در فنهای تسمهای، «تسمههای V شکل» و «تسمههای سنکرون» هستند.
پولی پره: پولی پره روی محور فن اگزاست نصب شده است و نیروی چرخشی را از تسمه دریافت میکند. اندازه این پولی نسبت به پولی سر موتور، سرعت نهایی هواکش صنعتی را تعیین میکند.
مزایای استفاده از فنهای تسمهای
انعطافپذیری در تنظیم سرعت: در فن تسمهای با استفاده از پولیهای با گام متغیر یا درایوهای فرکانس متغیر، میتوان سرعت را تنظیم کرد.
هزینههای اولیه کمتر: فن تسمهای در مقایسه با فن کوپل مستقیم معمولاً هزینههای اولیه کمتری دارد. دلیل این امر استفاده از موتورهای کوچکتر و ارزانتر است.
میزان صدا کم: فنهای تسمهای در مقایسه با فنهای کوپل مستقیم میتوانند با سطح صدای کمتری کار کنند. سیستم تسمه و پولی به عنوان یک ضربهگیر عمل میکند.
معایب استفاده از فنهای تسمهای
نیاز به نگهداری بالاتر: اگرچه فنهای تسمهای سهولت در تعمیر دارند، اما در مقایسه با سیستمهای کوپل مستقیم به توجه بیشتری نیاز دارند. تسمهها ممکن است کشیده و فرسوده شوند.
بهرهوری پایین تر: فنهای صنعتی تسمهای ممکن است در مقایسه با سیستمهای کوپل مستقیم، راندمان انرژی کمتری داشته باشند. دلیل این امر اتلاف انرژی در سیستم تسمه و پولی است. لغزش میان تسمه و پولی میتواند منجر به کاهش راندمان شود.

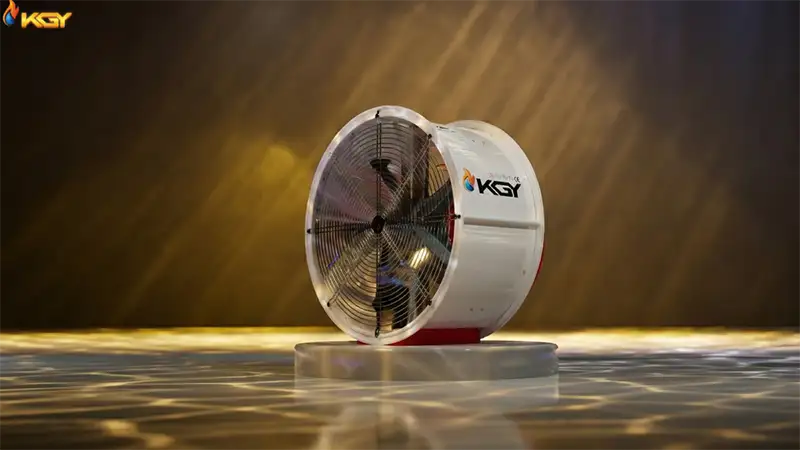

فن کوپل مستقیم چیست و نحوه عملکرد آن چگونه است؟
در فن کوپل مستقیم، موتور بطور مستقیم و بدون واسطه به فن متصل میشود. در این سیستم، تسمهها و پولیهایی که نیاز به تنظیم و تعویض دارند، حذف شدهاند، بنابراین این سیستمها قطعات متحرک کمتری دارند. در نتیجه، خطر خرابی فن صنعتی کاهش مییابد و نیاز به تعمیر و نگهداری کمتری دارند.
اجزای اصلی فن کوپل مستقیم و نقش آنها
اصل کار یک فن بدون تسمه بر اساس انتقال مستقیم نیرو از موتور به پروانه است (بدون واسطهای مثل پولی و تسمه). اجزای اصلی یک فن بدون تسمه عبارتند از:
موتور: موتور فن صنعتی، قلب سیستم است که نیروی چرخشی را تأمین میکند. در این فنها، موتور دقیقاً در امتداد مرکز پروانه قرار دارد. برخلاف فنهای تسمهای، دور موتور در اینجا دقیقاً همان دور فن است. (برای مثال 900 دور یا 1400 دور بر دقیقه)
شفت موتور (محور کوپل): در فنهای بدون تسمه، شفت خروجی از موتور مستقیماً نقش محور اصلی اگزاست فن را ایفا میکند. دیگر نیازی به شفت جداگانه و یاتاقانهای اضافی برای تحمل بار تسمه نیست.
اتصال مستقیم (کوپلینگ/هاب): به جای پولی محرک و متحرک، پروانه فن مستقیماً روی شفت موتور سوار میشود. این اتصال ممکن است از طریق یک توپی (هاب) یا کوپلینگ مستقیم صورت گیرد که انتقال نیرو را با کمترین اتلاف انرژی تضمین میکند.
پرههای فن: پرهها مستقیماً به شفت موتور متصل هستند. با شروع به کار موتور، پرهها با همان سرعت موتور به چرخش در میآیند و جریان هوای مطلوب را ایجاد میکنند.
مزایای استفاده از فن صنعتی کوپل مستقیم
- کاهش چشمگیر تعمیر و نگهداری: این بزرگترین مزیت این فن صنعتی است. از آنجا که تسمه، پولی و یاتاقانهای واسطه حذف شدهاند، دیگر نیازی به کارهای تعمیراتی مربوط به آنها نیست.
- راندمان و بازدهی انرژی بالاتر: برخلاف فنهای تسمهای، در فنهای دایرکت درایو، نیرو مستقیماً منتقل میشود و اتلاف انرژی نزدیک به صفر است. این موضوع باعث کاهش مصرف برق میشود.
- ابعاد جمعوجور: به دلیل قرارگیری موتور در امتداد پروانه، این فنها فضای کمتری اشغال میکنند. این ویژگی آنها را برای مکانهایی که محدودیت فضا دارند، به گزینه بهتری تبدیل میکند.
- عمر طولانیتر قطعات: حذف فشار جانبی تسمه روی شفت موتور باعث میشود که بلبرینگهای موتور دیرتر فرسوده شوند.
معایب استفاده از فن صنعتی بدون تسمه
عدم انعطافپذیری در تغییر سرعت: در فن تسمهای، با تغییر اندازه پولیها میتوان سرعت فن (RPM) را کم یا زیاد کرد. اما در فنهای بدون تسمه، سرعت فن ثابت و برابر با سرعت موتور است (مگر با استفاده از تجهیزات الکترونیکی).
آسیبپذیری موتور در شرایط سخت: در این نوع فن صنعتی، موتور معمولاً مستقیماً در مسیر جریان هوا قرار دارد. اگر هوای خروجی دارای دمای بسیار بالا، رطوبت شدید یا چربی و گردوغبار زیاد باشد، ممکن است الکتروموتور آسیب ببیند.
🔴بیشتر بخوانید: “اهمیت تهویه گلخانه و انواع سیستم های تهویه گلخانه”
جدول مقایسه فنهای تسمهای و کوپل مستقیم
نتیجهگیری؛ فن صنعتی تسمهای یا کوپل مستقیم؟
همانطور که خواندید، فن صنعتی تسمهای یا کوپل مستقیم، هر دو مزایا و معایب خاص خود را دارند. اما بطور کلی هر دو نوع فن صنعتی برای کاربریهای مختلف از جمله گلخانههای، مرغداریها، کارخانهها، سولهها، کارگاهها، و سایر محیطهای صنعتی و نیمه صنعتی مناسب هستند.
انتخاب نوع فن مناسب به ملاحظات خاص محیط صنعتی مثل شرایط نصب، نوع کاربری، سطح صدای محیط، نوع برق، میزان گردش هوای مورد نیاز و غیره بستگی دارد.
در میان گزینههای موجود در بازار، برخی برندها به دلیل کیفیت ساخت بالاتر و رعایت استانداردهای لازم، عملکرد قابل اعتمادتری ارائه میدهند، فنهای صنعتی «کولاک گستر یزد» با بهرهگیری از تکنولوژی ساخت پیشرفته، از نظر مهندسی و دوام در سطح بسیار بالایی قرار دارند.
برای دریافت مشاوره تخصصی رایگان و انتخاب نوع فن صنعتی مناسب، با مشاوران ما تماس بگیرید.
سوالات متداول در مورد تفاوت فن تسمهای و کوپل مستقیم
1. تفاوت اصلی میان فن تسمهای و فن کوپل مستقیم چیست؟
تفاوت اصلی در نحوه انتقال نیرو است. در فنهای تسمهای، نیرو از طریق تسمه و پولی از موتور به پروانه منتقل میشود، در حالی که در فنهای کوپل مستقیم (Direct Drive)، پروانه مستقیماً و بدون واسطه به شفت موتور متصل است.
2. کدام سیستم از نظر مصرف انرژی کارآمدتر است؟
فنهای کوپل مستقیم راندمان انرژی بالاتری دارند. از آنجا که نیرو مستقیماً منتقل میشود، اتلاف انرژی ناشی از اصطکاک و لغزش تسمه (که در فنهای تسمهای وجود دارد) حذف شده و مصرف برق بهینه میشود.
